TI德州仪器 ADL5565 产品介绍
2026-04-14
0次
说明
- 3 dB带宽：6 GHz (AV = 6 dB)
- 引脚绑定的增益调整： 6 dB、12 dB和15.5 dB
- 使用两个外部电阻时增益范围：0 dB至15.5 dB
- 差分或单端输入转差分输出
- 低噪声输入级： NF = 8.7 dB（增益为15.5 dB）
- IMD3：-112 dBc（100 MHz中心频率）
- 压摆率： 11 V/ns
- 快速建立和过驱恢复：2 ns
- 低宽带失真(AV = 6 dB)
10 MHz： -107 dBc (HD2)、-110 dBc (HD3)
100 MHz： -108 dBc (HD2)、-103 dBc (HD3)
200 MHz： -82 dBc (HD2)、-87 dBc (HD3)
500 MHz： -68 dBc (HD2)、-63 dBc (HD3) - 单电源供电： 2.8 V至5.2 V
- 关断模式
- 采用高速XFCB3 SiGe工艺制造
特性
ADL5565是一款针对RF和IF应用而优化的高性能差分放大器。该放大器在宽频率范围内提供2.1 nV/√Hz的低噪声和出色的失真性能，堪称高速8位至16位模数转换器(ADC)的理想驱动器。

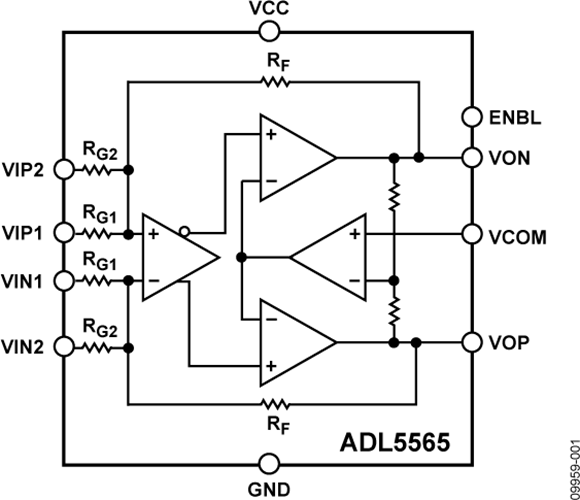

ADL5565通过引脚绑定配置提供三种增益水平：6 dB、12 dB和15.5 dB。对于单端输入配置，增益降低至5.6 dB、11.1 dB和14.1 dB。外接一个串联输入电阻可以提高放大器增益的灵活性，实现0 dB至15.5 dB（差分输入）或0 dB至14.1 dB（单端输入）范围内的任何增益。
ADL5565的典型静态电流为70 mA，禁用时的功耗小于4 mA，输出和输出间具有出色的隔离性能。
该器件的宽带和低失真性能得到了优化，再加上其增益可调能力，使其成为低失真、低噪声和低功耗特性非常关键的通用IF和宽带应用的首选放大器。通过优化，这款器件实现了压摆率、带宽和宽带失真性能的优质组合，因此它能够驱动范围很广的模数转换器，并且特别适合驱动混频器、PIN二极管衰减器、SAW滤波器以及多单元的分立器件。

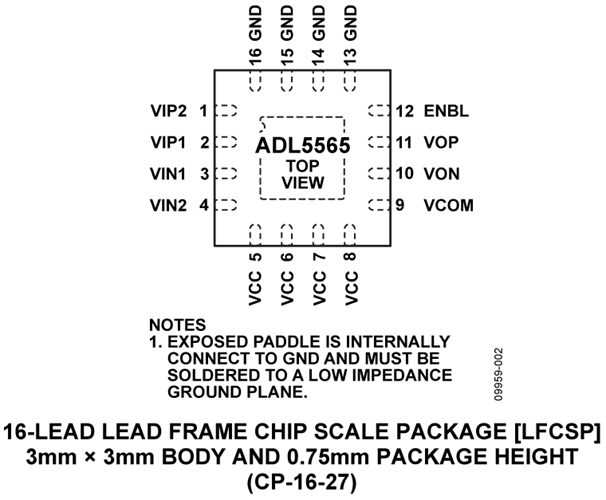

ADL5565采用ADI公司的高速SiGe工艺制造，提供紧凑型3 mm × 3 mm、16引脚LFCSP封装，工作温度范围为-40°C至+85°C。
应用
- 差分ADC驱动器
- 单端至差分转换
- 射频/中频增益模块
- SAW滤波器接口
参数
类型 | 描述 |
通信 | 无线基础设施 |
仪器仪表和测量 | 通信测试设备 |
航空航天和防务 | 导弹和精确打击武器 |
