说明

特性

AD8475是一种易于使用、完全集成的精密增益模块，采用单电源供电时，可以处理最高±10 V的信号电平。它提供一个完整的接口，使工业电平信号能够直接兼容低压、高性能16-bit或18-bit单电源逐次逼近（SAR）型模数转换器（ADC）的差分输入范围。

AD8475提供两个引脚可选的标准增益选项：0.4和0.8。增益通过驱动与相应增益对应的输入引脚来设置。

AD8475还提供过压保护功能，在采用5 V单电源供电的同时，器件能够耐受最高±15 V的工业输入电压。VOCM引脚用于调整精密电平转换的输出共模电压，以便匹配ADC的输入范围，并使动态范围较大。AD8475非常适合与SAR型、Σ-Δ型和流水线型转换器一起工作。高电流输出级使它能以极小的误差驱动许多ADC的开关电容前端电路。

不同于市面上的许多差分放大器，AD8475是一款高精度放大器。其最大输出失调电压为500 μV，输出噪声为10 nV/√Hz，总谐波失真加噪声(THD + N)为−112 dB，能够很好地配合高精度转换器工作。考虑到其低功耗和高精度特性，压摆增强的AD8475具有出色的速度，能够建立至18位精度进行4 MSPS采集。

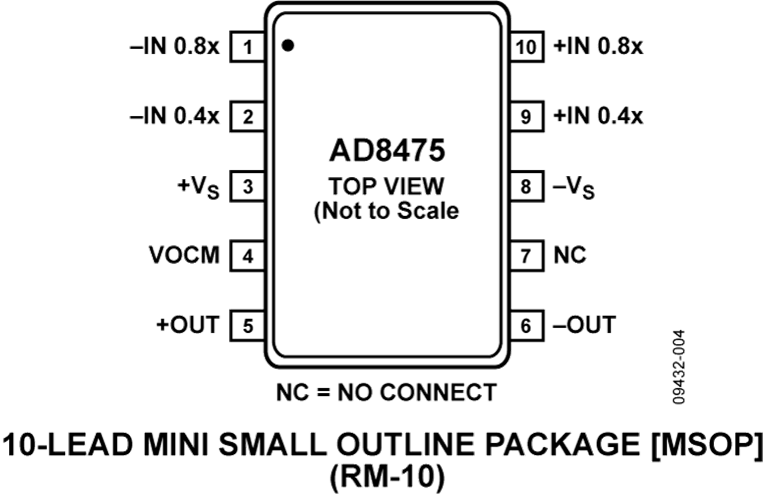

AD8475采用节省空间的10引脚MSOP封装，额定温度范围为−40°C至+85°C。

• ADC 驱动器
• 差分仪表放大器构建模块
• 单端至差分转换器
