TI德州仪器 ADA4930-1 产品介绍
2026-04-14
0次
说明
- 低输入电压噪声：1.2 nV/√Hz
- 低共模输出：0.9 V（单电源）
- 极低谐波失真
-104 dBc HD2 (10 MHz)
-79 dBc HD2 (70 MHz)
-73 dBc HD2 (100 MHz)
-101 dBc HD3 (10 MHz)
-82 dBc HD3 (70 MHz)
-75 dBc HD3 (100 MHz) - 高速
−3 dB带宽：1.35 GHz，
G = 1
压摆率：3400 V/μs（25%至75%）
0.1 dB增益平坦度达380 MHz
快速过驱恢复：1.5 ns - 失调电压：0.5 mV（典型值）
- 欲了解更多特性，请参考数据手册
- 下载ADA4930-1-EP 数据手册 (pdf)
- 扩展温度范围：-55°C至+105°C
- 受控制造基线
- 封装/测试厂
- 制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/13615 DSCC图纸号
特性
ADA4930-1/ADA4930-2 是超低噪声、低失真、高速差分放大器，非常适合驱动分辨率最高14位、DC至70 MHz的1.8 V高性能ADC。可调输出共模电平使ADA4930-1/ADA4930-2能够与ADC的输入相匹配。内部共模反馈环路可提供出色的输出平衡，抑制偶数阶谐波失真产物，并提供直流电平转换功能。
对于ADA4930-1/ADA4930-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。
ADA4930-1/ADA4930-2 采用ADI公司的专有硅-锗(SiGe)互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为1.2 nV/√Hz。

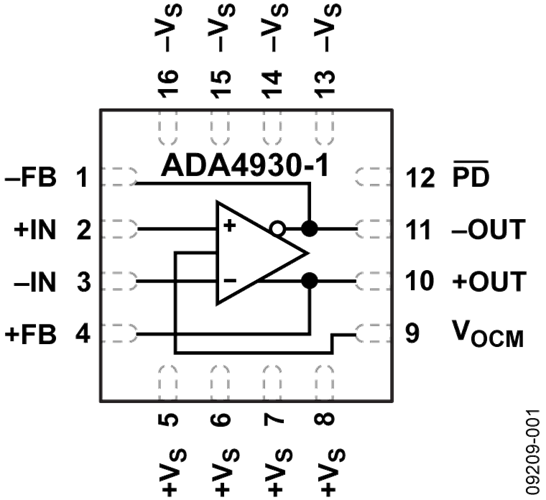

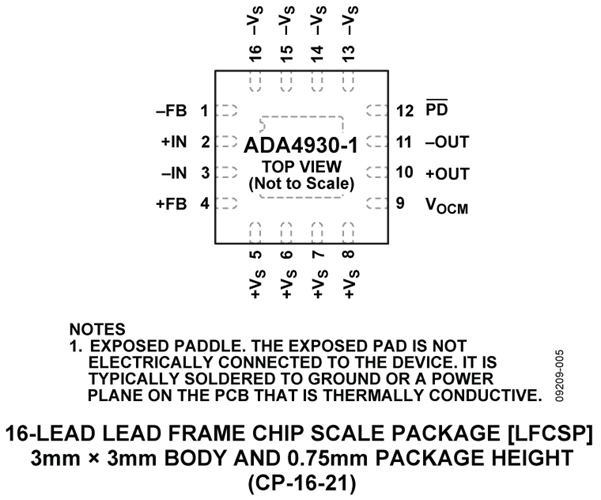

低直流失调和出色的动态性能使得ADA4930-1/ADA4930-2特别适合各种数据采集与信号处理应用。ADA4930-1采用3 mm × 3 mm 16引脚无铅LFCSP封装，ADA4930-2采用4 mm × 4 mm 24引脚无铅LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。两款器件的额定工作温度范围均为−40°C至+105°C，电源电压为3.3 V或5 V。
应用
- ADC 驱动器
- 单端转差分转换器
- 中频和基带增益模块
- 差分缓冲器
- 线路驱动器
参数
类型 | 描述 |
通信 | 无线基础设施 |
仪器仪表和测量 | RF 频率和功率测量 |
医疗健康 | 心电图 (ECG) 测量 |
航空航天和防务 | 国防通讯 |
