TI德州仪器 LTC6412 产品介绍

2026-04-14 0次

说明

800MHz -3dB 小信号带宽
连续可调的增益控制

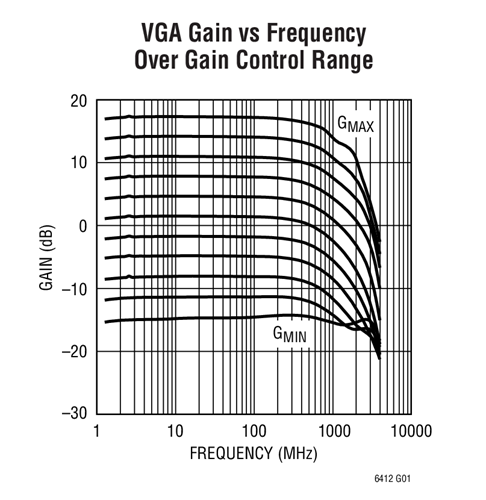

-14dB 至 +17dB 对数线性 (Linear-in-dB) 增益范围
在所有的增益设定值条件下实现了 35dBm OIP3 (在 240MHz)
10dB 噪声系数 (在最大增益条件下)
在所有增益条件下 (IIP3 – NF) = +8dBm (在 240MHz)
2.7nV/√Hz 输出参考噪声
差分输入和输出
所有增益条件下的 50Ω 输入阻抗
单电源操作从 3V 至 3.6V
110mA 电源电流

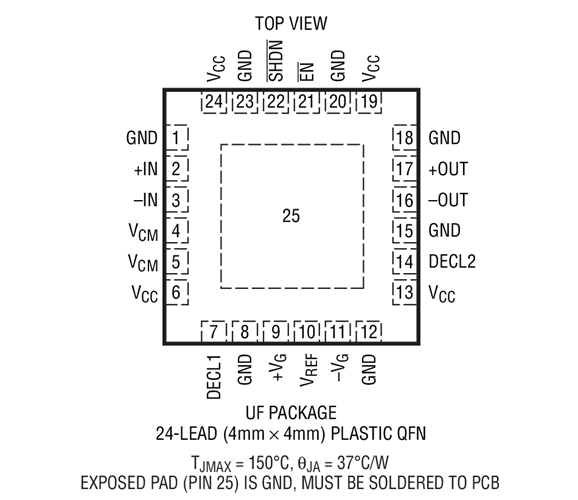

4mm x 4mm x 0.75mm 24 引脚 QFN 封装

特性

LTC^®6412 是一款全差分可变增益放大器，采用对数线性模拟增益控制。它专为IF接收器链路 (从 1MHz 至 500MHz) 中的 AC 耦合操作而设计。该器件在一个很宽的输出幅度范围和 31dB 增益控制范围内具有一个恒定的 OIP3。而且，输出噪声 (NF + 增益) 与增益的关系曲线也是平坦的，以在 240MHz 和整个增益控制范围内提供一个 >120dB 的一致无寄生动态范围 (SFDR)。

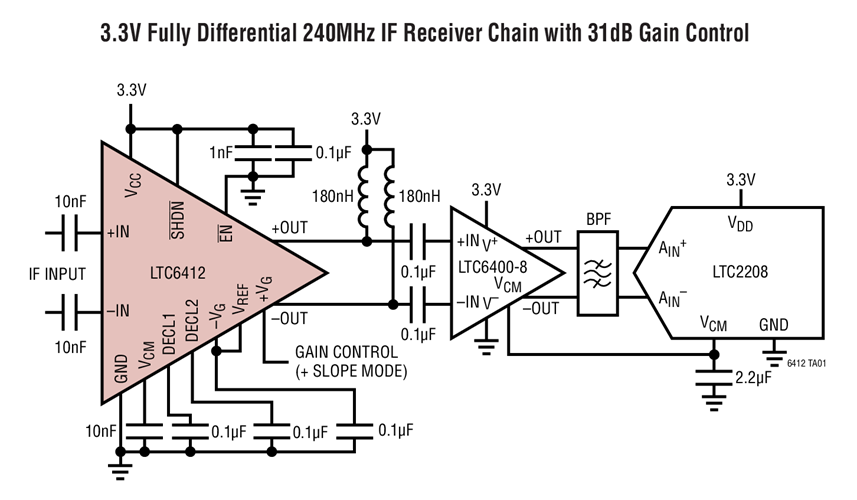

LTC6412 非常适合与 LT^®5527 和 LT5557 下变频混频器、LTC6410-6 IF 放大器以及适合在 12 位、14 位和 16 位 ADC 应用中使用的 LTC6400/ LTC6401/ LTC6416 ADC 驱动器相连。

LTC6412 能够实现从过驱动条件的快速恢复，而且 EN 引脚提供了一种快速输出信号禁用功能，以保护敏感的下游元件。把 SHDN 引脚置为低有效状态将把电流消耗减小至 1mA 以下，以实现断电或睡眠模式。
