说明

极低谐波失真
- -102 dBc HD2 (10 MHz)
- -83 dBc HD2 (70 MHz)
- -77 dBc HD2 (100 MHz)
- -101 dBc HD3 (10 MHz)
- -97 dBc HD3 (70 MHz)
- -91 dBc HD3 (100 MHz)
低输入电压噪声：2.3 nV/√Hz
高速
- -3 dB带宽：1.4 GHz (G = 2)
- 压摆率：6800 V/μs（25%至75%）
- 快速过驱恢复：<1 ns
失调电压：±0.5 mV（典型值）
外部可调增益
差分增益稳定：≥2
差分转差分或单端转差分操作
可调输出共模电压
单电源供电：3.3 V至5 V

特性

ADA4939-1 / ADA4939-2是一款低噪声、超低失真、高速差分放大器。它非常适合驱动从直流到100 MHz，分辨率高达16 bit的高性能ADC。用户可以利用内部共模反馈环路调整输出共模电压，使ADA4939-1 / ADA4939-2输出与ADC输入相匹配。内部反馈环路还可提供良好的输出平衡和偶次谐波失真抑制。

有了ADA4939-1 / ADA4939-2, 利用四个电阻组成的简单外部反馈网络，就可以很容易地实现差分增益配置，这个外部反馈网络决定了放大器的闭环增益。

ADA4939-1 / ADA4939-2采用ADI公司专有的硅锗(SiGe)互补双极工艺制造，具有极低的失真度，输入电压噪声仅为2.3 nV/√Hz。ADA4939-1 / ADA4939-2的低直流失调以及出色的动态性能，使其非常适合各种数据采集与信号处理应用。

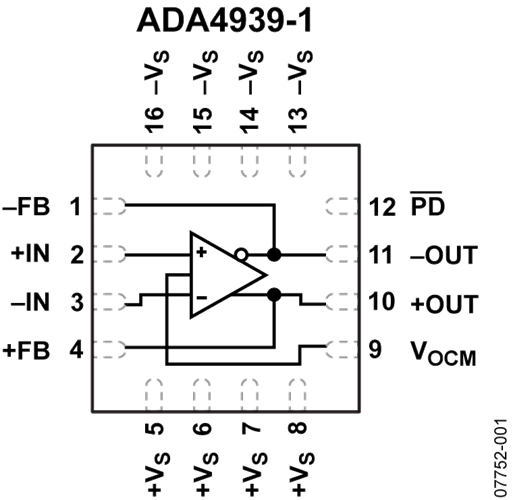

ADA4939-1(单通道)采用3 mm × 3 mm 16引脚LFCSP无铅封装而ADA4939-12(双通道)采用4 mm × 4 mm 24引脚LFCSP无铅封装，引脚已经针对电路板布局和最小化失真而优化。ADA4939-1与ADA4939-2的工作温度范围为：-40°C ～ +105°C，电源电压范围均为：3.3 V ～ 5 V。
