TI德州仪器 ADA4939-2 产品介绍
2026-04-14
1次
说明
- 极低的谐波失真
−102 dBc HD2 (10 MHz)
−83 dBc HD2 (70 MHz)
−77 dBc HD2 (100 MHz)
−101 dBc HD3 (10 MHz)
−97 dBc HD3 (70 MHz)
−91 dBc HD3 (100 MHz) - 输入电压噪声低: 2.3 nV/√Hz
- 高速
− 3 dB带宽：1.4GHz，G = 2
转换速率：6800 V/µs，25%至75%
快速过载恢复：<1 ns=""> - 失调电压典型值：±0.5 mV
- 外部可调节增益
- 差分增益稳定(G≥2)
- 差分-差分或单端-差分工作
- 输出共模电压可调
- 单电源供电：3.3 V至5 V
特性
ADA4939是一款低噪声、超低失真、高速差分放大器。它是驱动高达16位分辨率、直流至100 MHz的高性能模/数转换器的理想选择。用户可以通过内部共模反馈回路来调节输出共模电压，从而实现ADA4939输出与模/数转换器输入的匹配。内部反馈回路还具备卓越的输出平衡以及抑制偶次谐波失真的功能。
采用4个电阻构成简单的外部反馈网络(这些电阻确定放大器的闭环增益)，即可轻松实现ADA4939的差分增益配置。
ADA4939采用ADI公司专利的硅锗(SiGe)互补双极工艺技术制造，这种工艺使得输入电压噪声仅为2.2 nV/√ Hz，并且失真极低。ADA4939的直流偏置低，动态性能极佳，非常适合用于各种数据采集和信号处理应用。

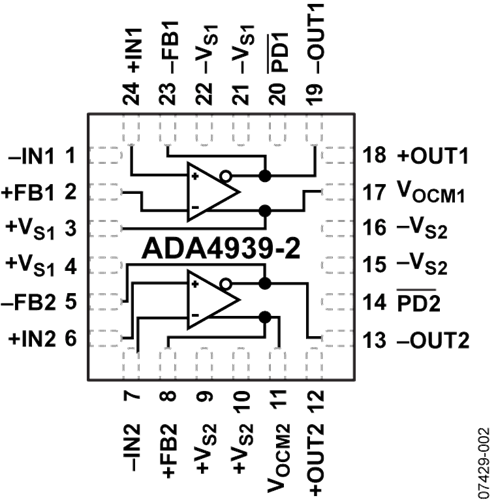

ADA4939采用3mm×3mm 16引脚的无铅LFCSP封装(ADA4939-1，单路)及4 mm×4 mm 24引脚的无铅LFCSP封装(ADA4939-2，双路)。引脚分布已经过优化，以便于进行PCB布局并较大限度地降低失真。ADA4939-1和ADA4939-2的额定工作温度范围均为−40°C至+105° C；都采用3.3V和5V电源供电。
应用
数据手册， Rev. 0, 5/08
