TI德州仪器 LTC6400-20 产品介绍
2026-04-14
0次
说明
- 1.8GHz -3dB 带宽
- 10V/V 的固定增益 (20dB)

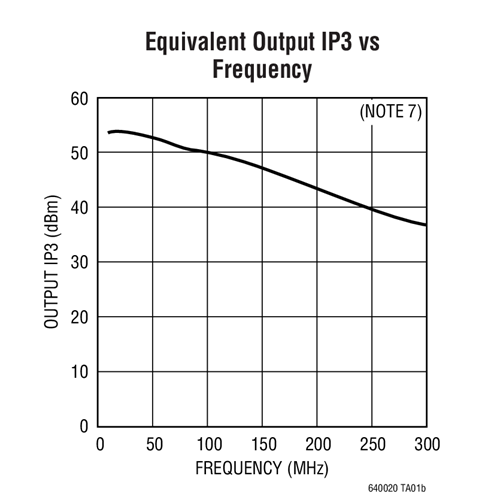

- 在 70MHz 时的 -94dBc IMD3 (等效 OIP3 = 51dBm)
- 在 300MHz 时的 -65dBc IMD3 (等效 OIP3 = 36.5dBm)
- 内部运算放大器噪声为 1nV/√Hz
- 总输入噪声为 2.1nV/√Hz
- 噪声系数为 6.2dB
- 差分输入和输出
- 200Ω 输入阻抗
- 电源电压范围为 2.85V 至 3.5V
- 电源电流为 90mA (270mW)
- 可调输出共模电压：1V 至 1.6V
- DC 或 AC 耦合操作
- 最大差分输出摆幅为 4.4VP-P

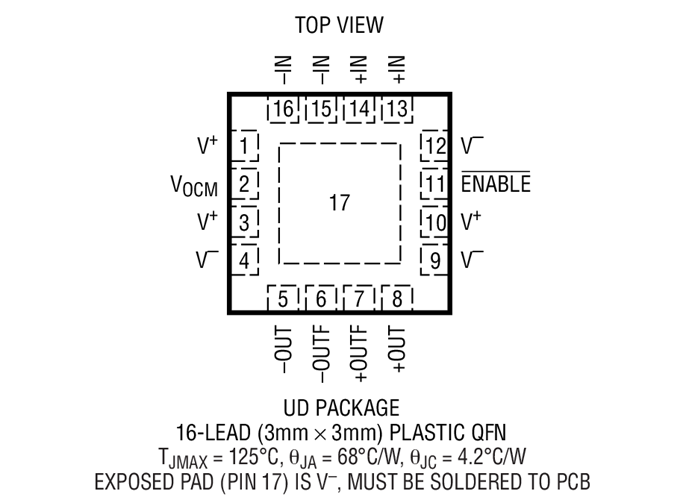

- 小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装
特性
LTC®6400-20 是一款用于处理 DC 至 300MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动12位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。
LTC6400-20 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。
与采用IF增益部件和变压器的替代解决方案相比，LTC6400-20 节省了空间和功率。LTC6400-20 采用紧凑型 16 引脚3mm x 3mm QFN 封装，工作温度范围为 -40°C 至 85°C。
应用
- 差分 ADC 驱动器
- 差分驱动器/接收器

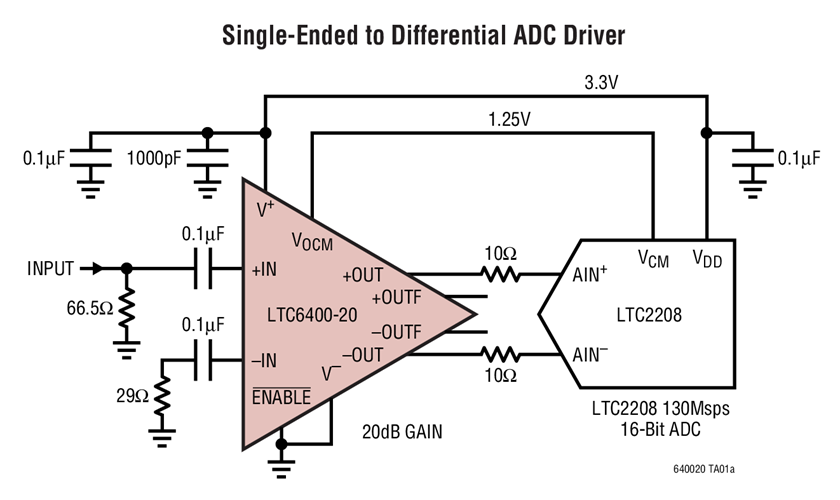

- 单端至差分转换
- IF 采样接收器
- SAW 滤波器连接
