说明

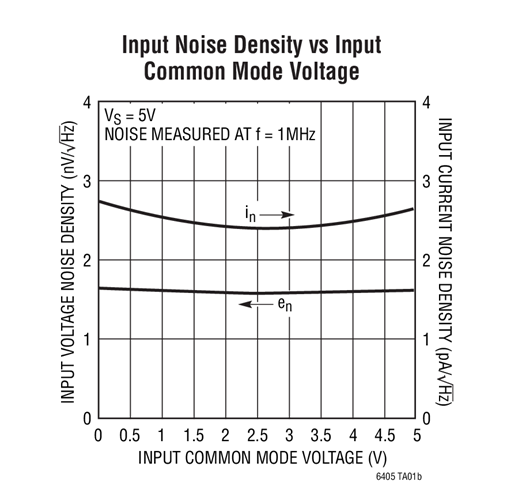

低噪声：1.6nV/√Hz RTI
低功率：18mA (在 5V)
低失真 (HD2 / HD3)：
- -82dBc / -65dBc (在 50MHz，2V_P-P)
- -97dBc / -91dBc (在 25MHz，2V_P-P)
轨至轨差分输入
4.5V 至 5.25V 电源电压范围
全差分输入和输出
可调输出共模电压
800MHz -3dB 带宽 (A_V = 1)
增益-带宽乘积：2.7GHz
低功率停机模式

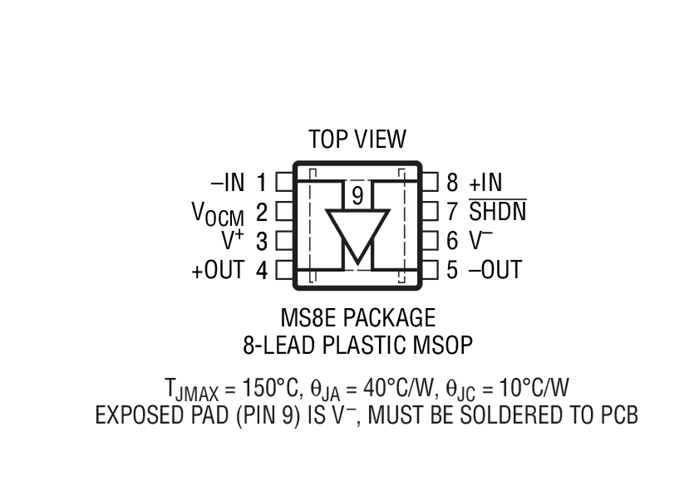

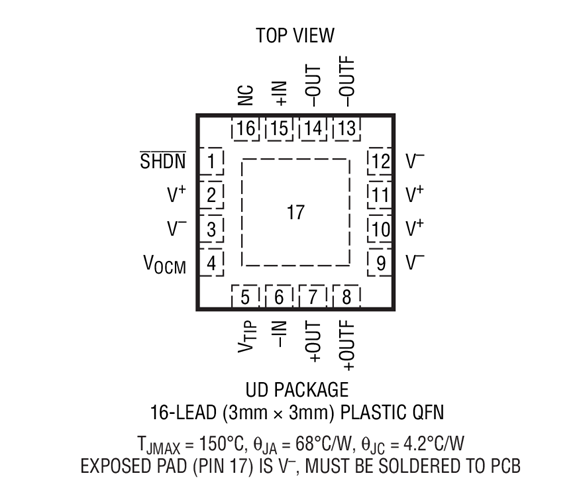

采用 8 引脚 MSOP 和 16 引脚 3mm x 3mm x 0.75mm QFN 封装

特性

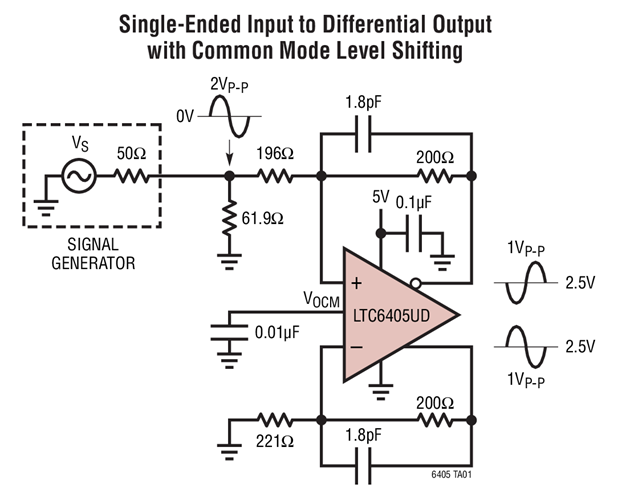

LTC^®6405 是一款非常低噪声、低失真、全差分输入 / 输出放大器，专为 5V、单电源操作而优化。LTC6405 的输入共模范围为轨至轨，而输出共模电压则可通过在 V_OCM 引脚上施加一个电压进行独立调节。这使得 LTC6405 非常适合于对具有一个宽共模范围的信号进行电平移位，以驱动 12 位至 16 位单电源、差分输入 ADC。

对于 50MHz 的输入信号，一个 2.7GHz 的增益-带宽乘积将产生 65dB 的线性度。LTC6405 具有单位增益稳定性，而且闭环带宽从 DC 延伸至 800MHz。输出电压摆幅从接近地的电位延伸至 4V，以便与众多的 ADC 转换器输入要求兼容。LTC6405 的吸收电流仅为 18mA，并具有一种硬件停机功能，该功能可把电流消耗降低至 400μA。

LTC6405 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装和 8 引脚 MSOP 封装，且工作温度范围为 -40℃ 至 85℃。
