TI德州仪器 AD8372 产品介绍
2026-04-14
0次
说明
- 独立的双通道数字控制VGA
- 差分输入和输出
- 150 Ω差分输入
- 开集差分输出
- 7.8 dB噪声指数至100 MHz（最大增益时）
- HD2/HD3优于77 dBc（1 V峰峰值差分输出）
- −3 dB带宽：130 MHz
- 41 dB增益范围
- 1 dB步长±0.2 dB
- 串行8位双向SPI控制接口
- 宽输入动态范围
- 引脚可编程输出级
- 关断特性
- 5 V单电源：每通道106 mA
- 32引脚LFCSP、5 mm × 5 mm封装
特性

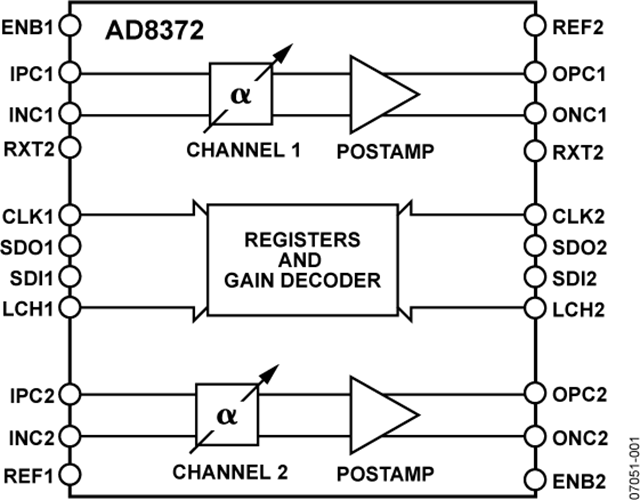

AD8372是一款双通道、数字控制、可变增益放大器，能提供精密的增益控制、高IP3与低噪声系数。出众的低失真性能与宽信号带宽使得AD8372非常适合多通道接收机应用。
对于宽动态范围应用而言，AD8372能提供41dB的宽增益范围。其增益可以通过4引脚、双向串行端口进行编程。每通道串行接口包括时钟、闩锁、数据输入线和数据输出线。
AD8372利用一个外部电阻提供设置输出级跨导能力。RXT1与RXT2引脚通常通过一个2.0 kΩ的电阻接地，将最大增益额定值设置为31 dB。调整电流设置电阻，可以控制每个通道的增益和失真性能。这个灵活特性可用于功耗与失真性能折中的应用。
AD8372利用ENB1、ENB2引脚的适当逻辑电平供电。在省电模式下，AD8372待机电流不足2.6 mA，提供出色的输入-输出隔离。省电模式下保持增益设置。
AD8372采用ADI公司的高频BiCMOS工艺制作，具有精密增益控制调节能力和低失真性能。AD8372每通道的静态电流通常为106 mA。AD8372放大器采用紧凑的、散热增强型5 mm × 5 mm 32引脚LFCSP封装，工作温度范围是：–40°C ～ +85°C 。
应用
- 差分ADC驱动器
- CMTS上行直接采样接收机
- CATV调制信号缩放
- 普通RF/IF增益级
- 单端-差分转换
