LTC6401-8

推荐新设计使用

用于 DC 至 140MHz 频率范围的 2.2GHz 低噪声、低失真差分 ADC 驱动器

TI德州仪器 LTC6401-8 产品介绍

2026-04-14 0次

说明

2.2GHz –3dB 带宽
2.5V/V 的固定增益 (8dB)

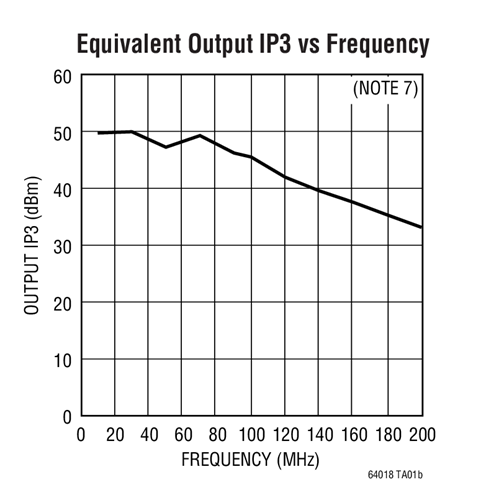

在 70MHz 时的 –92dBc IMD3 (等效 OIP3 = 50dBm)
在 140MHz 时的 –80.5dBc IMD3 (等效 OIP3 = 44dBm)
1nV/√Hz 内部运算放大器噪声
12.1dB 噪声系数
差分输入和输出
400Ω 输入阻抗
电源电压：2.85V 至 3.5V
45mA 电源电流 (135mW)
可调输出共模电压：1V 至 1.6V
DC 或 AC 耦合操作
最大差分输出摆幅：4.6V_P-P

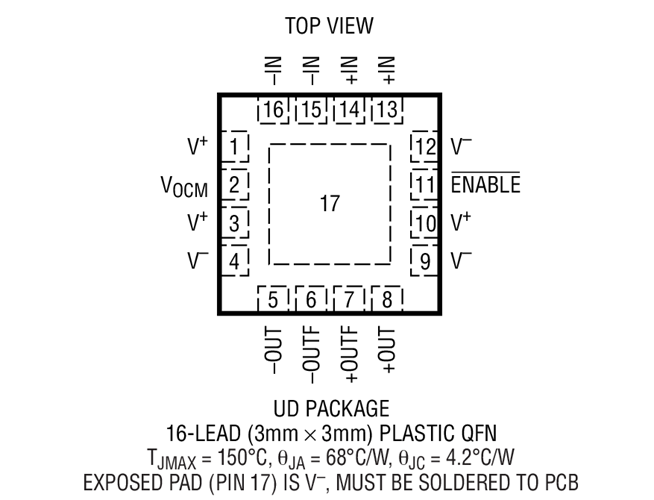

小型 16 引脚 3mm x 3mm x 0.75mm QFN 封装

特性

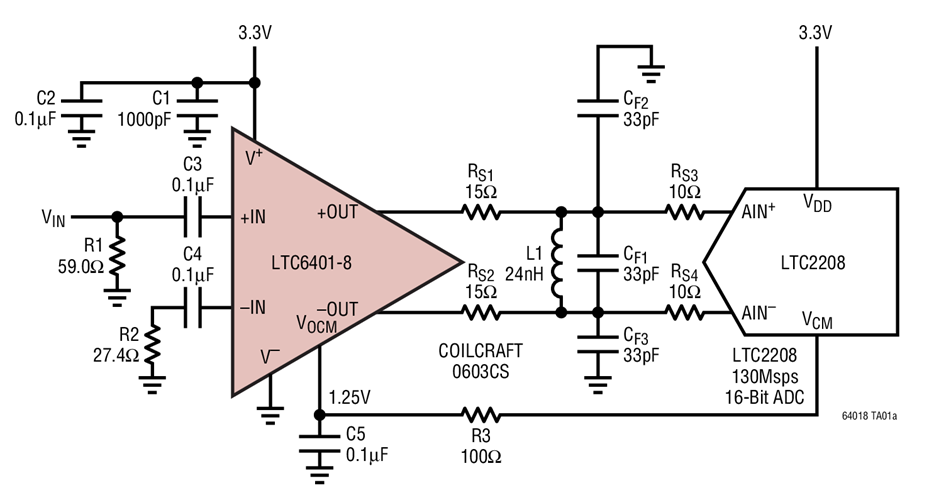

LTC^®6401-8 是一款用于处理 DC 至 140MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC而设计，但也可用作一个通用型宽带增益部件。

LTC6401-8 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 8dB (2.5V/V)。

与那些采用 IF 增益部件和变压器的替代解决方案相比，LTC6401-8 节省了空间和功率。LTC6401-8 采用紧凑的 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 –40℃ 至 85℃。
