TI德州仪器 LTC6403-1 产品介绍

2026-04-14 0次

说明

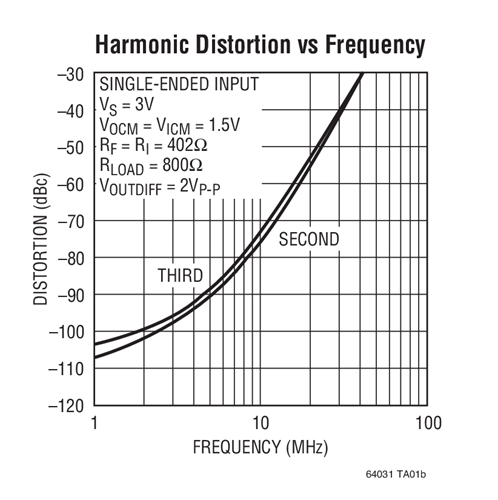

非常低的失真 (2V_P-P，3MHz)：–95dBc
全差分输入和输出
低噪声：2.8nV/√Hz (参考于输入)
200MHz 增益带宽积
内置箝位：快速过驱动恢复
转换速率：200V/μs
可调输出共模电压
轨至轨输出摆幅
输入范围扩展至地
大输出电流：60mA (典型值)
DC 电压失调 <1.5mV (最大值)
10.8mA 电源电流
2.7V 至 5.25V 电源电压范围
低功率停机模式
纤巧型 3mm x 3mm x 0.75mm 16 引脚 QFN 封装

特性

LTC^®6403-1 是一款精准、非常低噪声、低失真、全差分输入/输出放大器，专为 3V 至5V、单电源操作而优化。LTC6403-1 是单位增益稳定的。LTC6403-1 的闭环带宽从 DC 延伸至 200MHz。除了标准的未滤波输出 (+OUT 和 –OUT) 之外，LTC6403-1 还具有一个内置 44.2MHz 差分单极点低通滤波器和一对附加的滤波输出 (+OUTF 和 –OUTF)。2.8nV/√Hz 的输入参考电压噪声使 LTC6403-1 能够在采用相同工作电源电压的情况下驱动先进的 14 位至 18 位 ADC，从而节省了系统成本和功率。 LTC6403-1 在低至 2.7V 的电源条件下保持了其性能。它的吸收电流仅为 10.8mA，并具有一种硬件停机功能，该功能可把电流消耗降至 170μA。

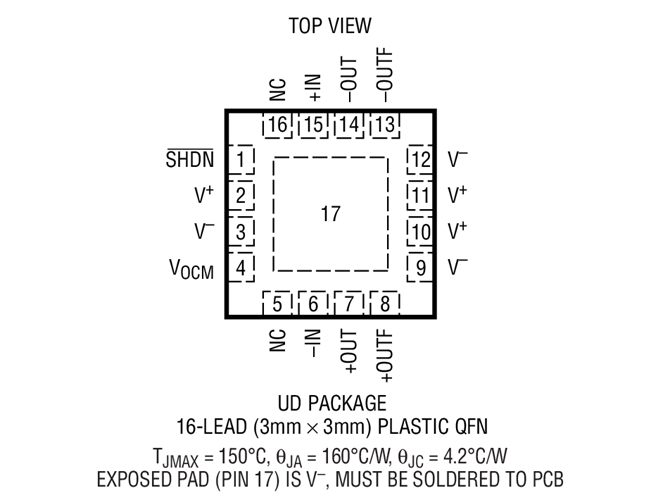

LTC6403-1 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装，且工作温度范围为 –40°C 至 85°C。
