TI德州仪器 LTC6404-2 产品介绍

2026-04-14 0次

说明

全差分输入和输出
低噪声：1.5nV/√Hz RTI

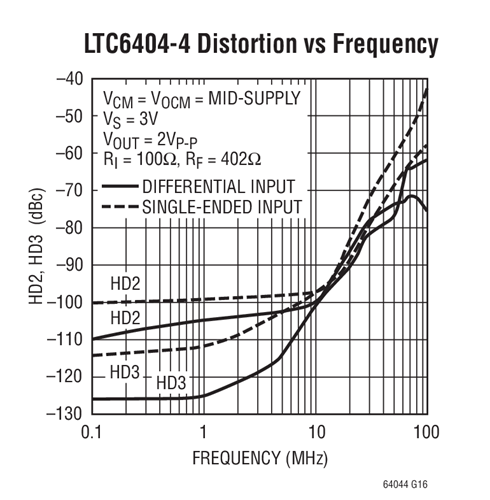

非常低的失真：
- LTC6404-1 (2V_P-P，10MHz): -91dBc
- LTC6404-2 (2V_P-P，10MHz): -96dBc
- LTC6404-4 (2V_P-P，10MHz): -101dBc
闭环 -3dB 带宽：600MHz
转换速率：1200V/μs (LTC6404-4)
可调输出共模电压
轨至轨输出摆幅
输入范围扩展至地
高输出电流：85mA (典型值)
DC 电压失调 <2mV (最大值)
低功率停机

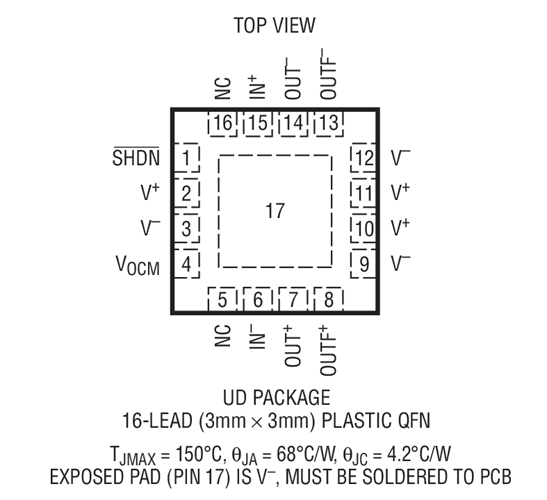

纤巧型 3mm x 3mm x 0.75mm 16 引脚 QFN 封装

特性

LTC^®6404 是一款 AC 精准、非常低噪声、低失真、全差分输入/输出放大器，专为3V、单电源操作而优化。

LTC6404-1 具有稳定的单位增益。LTC6404-2 专为大于或等于 2V/V 的闭环增益而设计。LTC6404-4 则专为大于或等于 4V/V 的闭环增益而设计。LTC6404 的闭环带宽从 DC 延伸至 600MHz。除了标准的未滤波输出 (OUT⁺ 和 OUT^–) 之外，LTC6404 还具有一个内置 88.5MHz 差分单极点低通滤波器和一对增设的滤波输出 (OUTF⁺ 和 OUTF^–)。一个 1.5nV/√Hz 的输入参考电压噪声使得 LTC6404 能够在采用相同工作电源电压的情况下驱动先进的 16 位/18 位 ADC，从而节省了系统成本和功率。对 LTC6404 进行了特性分析，其性能在低至 2.7V 的电源电压条件下得以保持，并能在电源电压高达 5.25V 的条件下正常运作。该器件的吸收电流仅为 27.3mA，且具有一种硬件停机功能，该功能可以把电流消耗降低至 250μA。

LTC6404 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装，且工作温度范围为-40℃至 125℃。
