TI德州仪器 LT6402-12 产品介绍

2026-04-14 0次

说明

300MHz –3dB 带宽
12dB 固定增益
低失真：
- 43dBm OIP3

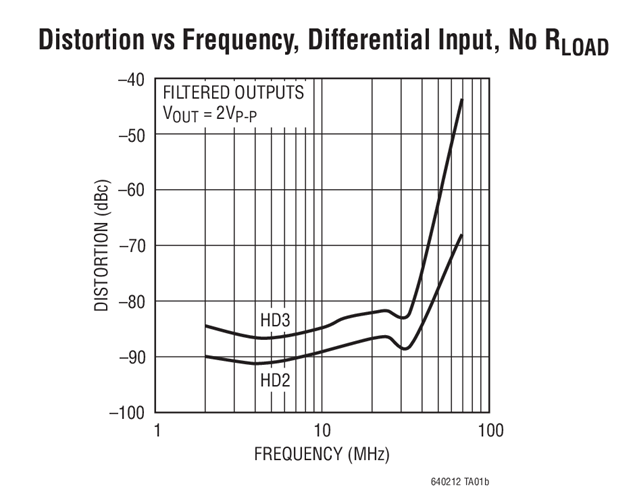

- –82dBc HD3 (20MHz，2V_P-P)
低噪声：
- 15dB NF
- e_n = 2.6nV/√Hz (20MHz)
差分输入和输出
额外的滤波输出
可调输出共模电压
DC 或 AC 耦合操作
所需的支持电路极少

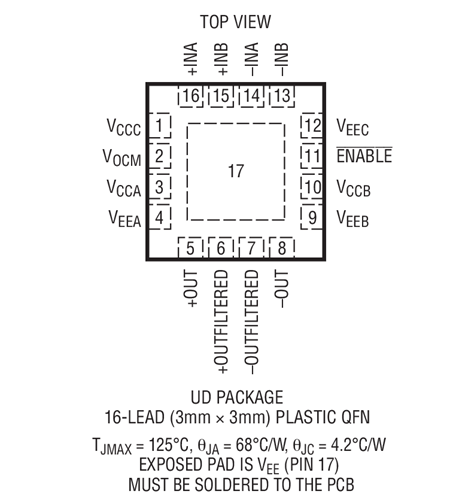

小外形、扁平 (高度仅 0.75mm) 16 引脚 3mm x 3mm QFN 封装

特性

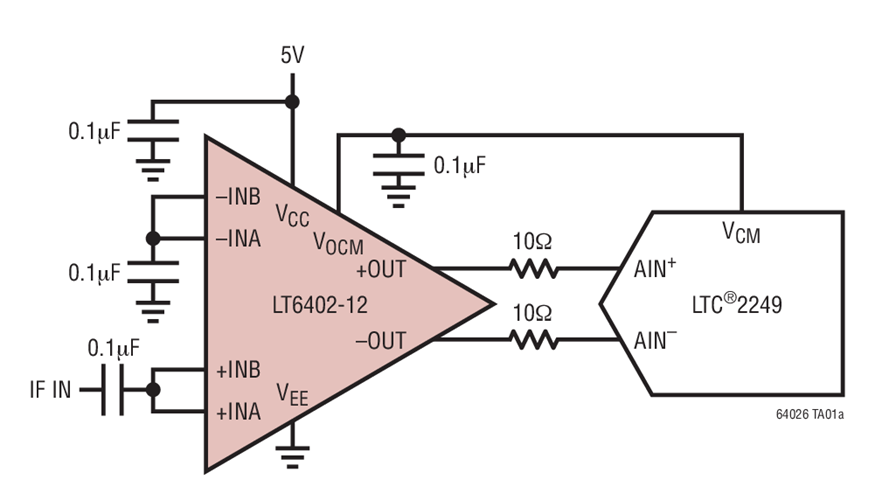

LT^®6402-12是一款低失真、低噪声差分放大器/ADC驱动器，面向频率范围为 DC 至300MHz 的应用。LT6402-12 以易用性为设计目标，且所需的支持电路极少。超低的输入参考噪声和低失真 (采用单端或差分输入) 使得 LT6402-12 成为一款适合于驱动高速 12 位和 14 位 ADC 的卓越解决方案。除了标准的未滤波输出 (+OUT 和 –OUT) 之外，LT6402-12 还具有一个内置 75MHz 差分低通滤波器和一对额外的滤波输出 (+OUTFILTERED，–OUTFILTERED)，以减少驱动高速 ADC 时的外部滤波元件。输出共模电压可以容易地通过 V_OCM 引脚来设定，从而在许多应用中免除了增设一个输出变压器或 AC 耦合电容器的需要。

LT6402-12 专为满足通信收发器应用的苛刻要求而设计。它可被用作差分 ADC 驱动器、通用型差分增益部件，或在其他需要进行差分驱动的应用中使用。LT6402-12 可应用于那些需要在低至 DC 的频率条件下运行的数据采集系统。

LT6402-12 采用一个 5V 工作电源，且电流消耗为 30mA。它采用紧凑型 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 –40℃ 至 85℃。
