TI德州仪器 LT6411 产品介绍

2026-04-14 0次

说明

650MHz –3dB 小信号带宽
600MHz –3dB 大信号带宽
高转换速率：3300V/μs
可容易地针对单端至差分转换进行配置
200MHz ±0.1dB 带宽
用户可选的增益：+1、+2 和 –1
无需外部电阻器

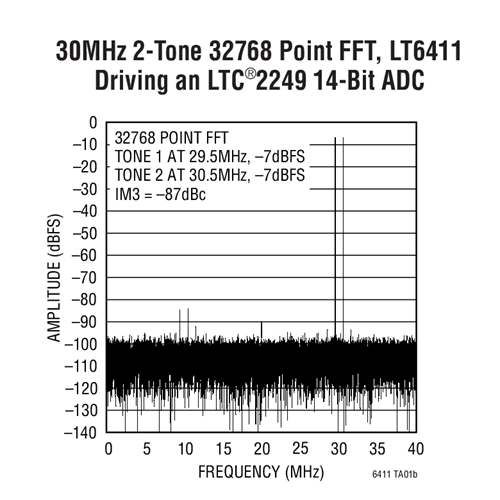

在 30MHz 具有 46.5dBm 的等效 OIP3 (当驱动一个 ADC)
具有 2V_P-P 复合、差分输出时的 IM3：
- –87dBc (在 30MHz)
- –83dBc (在 70MHz)
–77dB SFDR (在 30MHz，2V_P-P 差分输出)
6ns 0.1% 稳定时间 (对于 2V 阶跃)
低电源电流：每个放大器为 8mA
0.02% 的差分增益，0.01° 的差分相位
50dB 的通道分离度 (在 100MHz)
宽电源范围：±2.25V (4.5V) 至 ±6.3V (12.6V)

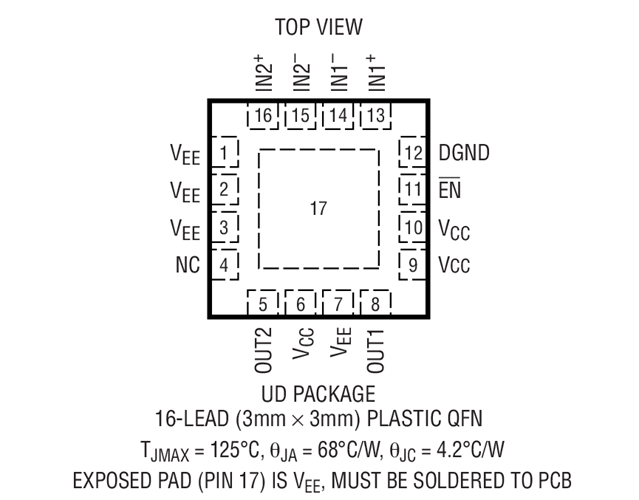

3mm x 3mm 16 引脚 QFN 封装

特性

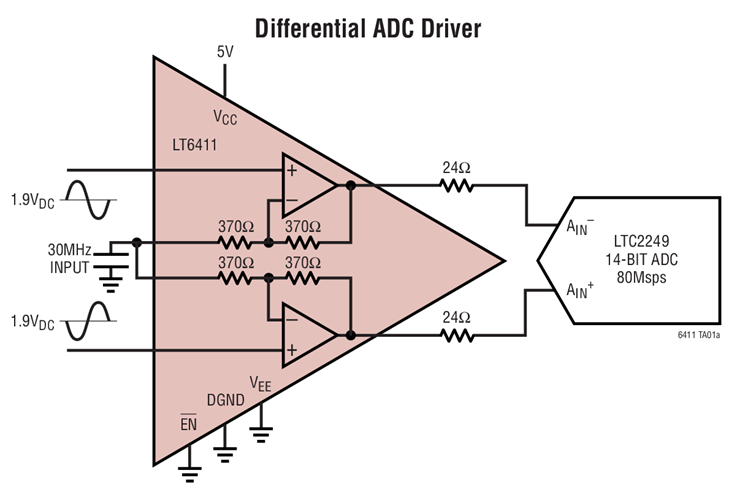

LT^®6411 是一款具个别可选增益 (+1、+2 和 –1) 的双通道放大器。该放大器拥有适合驱动 ADC 的卓越失真性能以及面向视频、数据传输和其他高速应用的优异带宽和转换速率。通过把一个放大器配置为增益 = +1，而将另一个放大器配置为增益 = –1，在系统增益 = 2 的情况下实现单端至差分转换是特别简单。LT6411 的使用可依靠高达 ±6V 的分离型电源和低至 4.5V 的单电源。

当启用时，每个放大器仅吸收 8mA 静态电流。在停用时，输出引脚变至高阻抗，每个放大器的吸收电流小于 350μA。

LT6411 运用凌力尔特 (现隶属 ADI) 专有的低电压、互补、双极型工艺制造，可提供超紧凑型 3mm x 3mm 16引脚 QFN 封装。
