TI德州仪器 ADA4922-1 产品介绍
2026-04-14
0次
说明
- 单端至差分转换
- 低失真(VO, dm = 40 V p-p)
- −99 dBc HD (100 kHz)
- 折合到差分输出端的噪声低：12 nV/√Hz
- 高输入阻抗：11 MΩ
- 固定增益：2
- 无需外部增益元件
- 折合到输出端的失调电压低：1.1 mV（最大值）
- 低输入偏置电流：3.5 μA（最大值）
- 宽电源电压范围
- 5 V至26 V
- 可产生超过40 V p-p的差分输出信号
- 高速
- 38 MHz、−3 dB带宽（0.2 V p-p差分输出）
- 快速建立时间：
- 200 ns（建立至0.01%，12 V步进，±5 V电源）
- 禁用特性

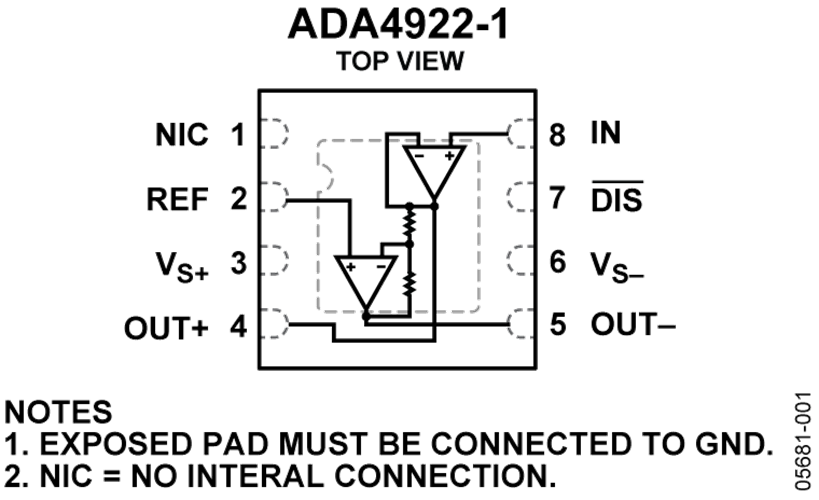

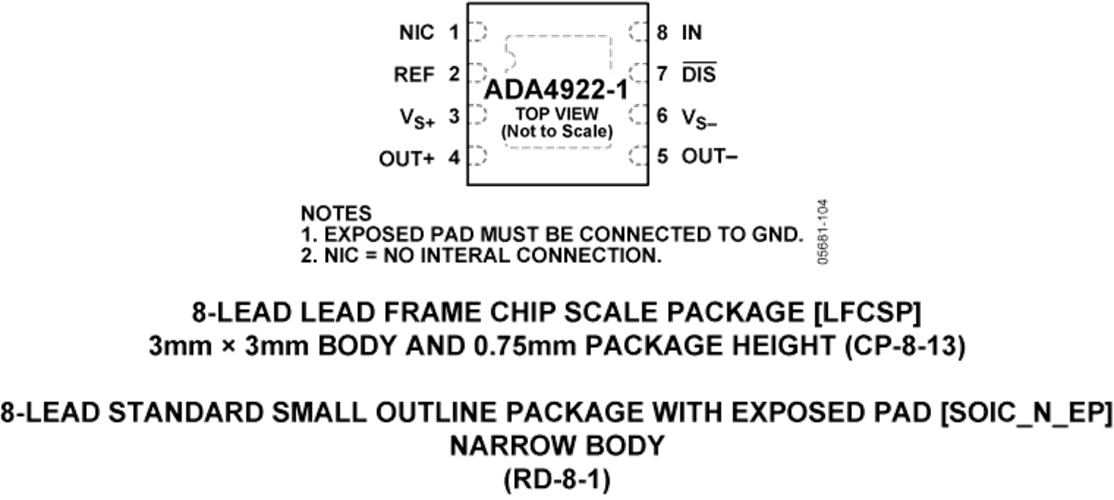

- 提供节省空间的散热增强型封装
- 8引脚、3 mm × 3 mm LFCSP封装
- 8引脚SOIC
- 低供电电流：IS = 10 mA（±12 V电源）
特性
ADA4922-1是一款差分驱动器，用于输入范围最大为±20 V的16位至18位模数转换器(ADC)。它可以配置为易于使用的单端至差分放大器，无需外部元件就能驱动ADC。同时提供驱动最高18位分辨率ADC所需的低失真和高信噪比(SNR)等重要特性。
ADA4922-1具有宽电源电压范围(5 V至26 V)、高输入阻抗和数值为2的固定差分增益，可用于驱动工业仪器仪表等各种应用中的ADC。
ADA4922-1采用ADI公司专有的第二代XFCB工艺制造，使放大器可以在高电源电压条件下实现出色的噪声和失真性能。
ADA4922-1提供8引脚3 mm × 3 mm LFCSP和8引脚SOIC两种封装。两种封装均配有裸露焊盘，可提高散热效率。ADA4922-1的额定工作温度范围为−40°C至+85°C扩展工业温度范围。
应用
- 高压数据采集系统
- 工业仪器仪表
- 频谱分析
- 自动测试设备
- 医疗仪器
参数
类型 | 描述 |
仪器仪表和测量 | RF 频率和功率测量 |
航空航天和防务 | 无人飞行器(UAV)系统 |
