TI德州仪器 LT1993-10 产品介绍

2026-04-14 0次

说明

700MHz –3dB 带宽
10V/V (20dB) 的固定增益
低失真：
- 40dBm OIP3，–70dBc HD3 (70MHz 2V_P-P)
- 50.5dBm OIP3，–91dBc (10MHz 2V_P-P)
低噪声：12.7dB 噪声指数 (NF)，e_n= 1.9nV/√Hz
差分输入和输出
额外的滤波输出
可调的输出共模电压
DC 或 AC 耦合操作
所需的支持电路极少

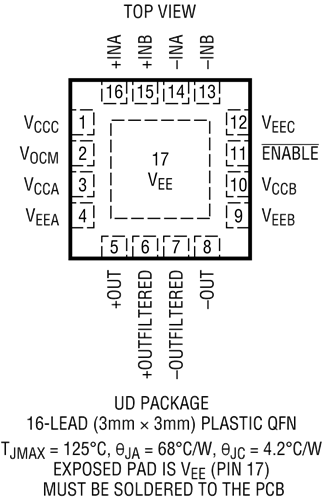

仅高 0.75mm 的小外形 16 引脚 3 x 3 QFN 封装

特性

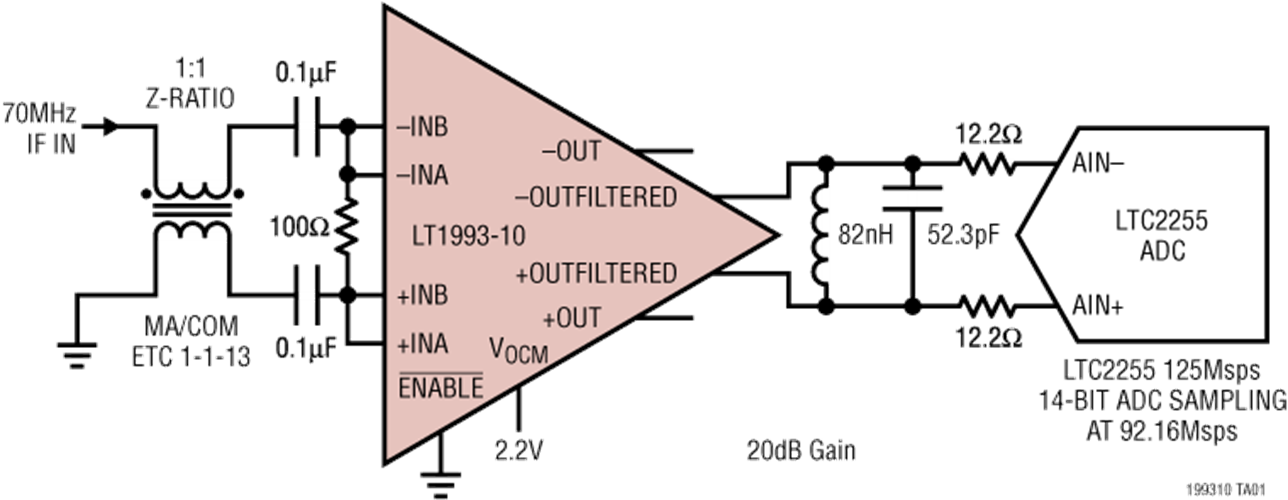

LT^®1993-10 是一款低失真、低噪声差分放大器 / ADC 驱动器，适用于从DC 至 700MHz 的应用。LT1993-10 专为简单易用而设计，只需极少的支持电路。异常低的输入参考噪声和低失真分量 (采用单端或差分输入) 使得 LT1993-10 成为一款适合驱动高速 12 位和 14 位 ADC 的超卓解决方案。除了正常的未滤波输出 (+OUT 和 –OUT) 之外，LT1993-10 还具有一个内置的 175MHz 差分低通滤波器和一对额外的滤波输出 (+OUTFILTERED、–OUTFILTERED)，以减少驱动高速 ADC 时所需采用的外部滤波组件。输出共模电压可容易地通过 V_OCM 引脚设定，因而能在许多应用中免除输出变压器或 AC 耦合电容器。

LT1993-10 专为满足通信收发器应用的苛刻要求而设计。该器件可用作一个差分ADC 驱动器、一个通用的差分增益部件，或在任何其他要求进行差分驱动的应用中使用。在那些需要在低至 DC 的频率条件下运行的数据采集系统中，可以使用 LT1993-10。

LT1993-10 依靠一个 5V 电源工作，电流消耗为 100mA。该器件采用紧凑型 16 引脚 3 x 3 QFN 封装，并可在 –40°C 至 85°C 的温度范围内工作。
