LT5524

量产

具有数字控制式增益的低失真 IF 放大器 / ADC 驱动器

TI德州仪器 LT5524 产品介绍

2026-04-14 0次

说明

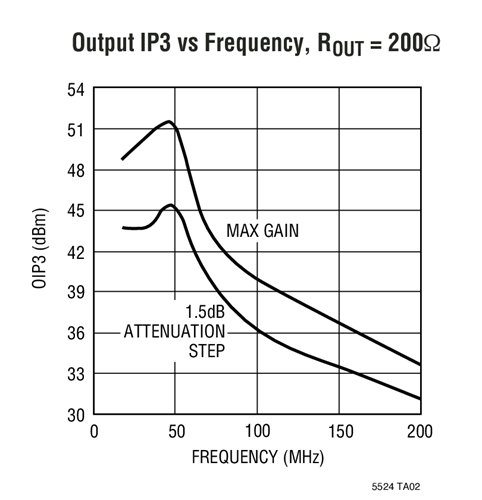

输出 IP3 (在 100MHz)：40dBm
最大输出功率：16dBm
带宽：LF 至 540MHz
传播延迟：0.8ns
最大增益：27dB
增益控制范围：22.5dB
增益控制步进：1.5dB
增益控制稳定时间：500ns
噪声指数：在 100MHz 为 8.6dB (最大增益)
输出噪声层：–138dBm/Hz (最大增益)
反向隔离：–92dB
单电源：4.75V 至 5.25V
停机模式
使能 / 停用时间：1μs
差分 I/O 接口

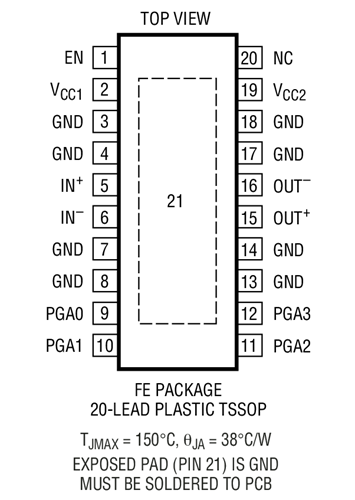

20 引脚 TSSOP 封装

特性

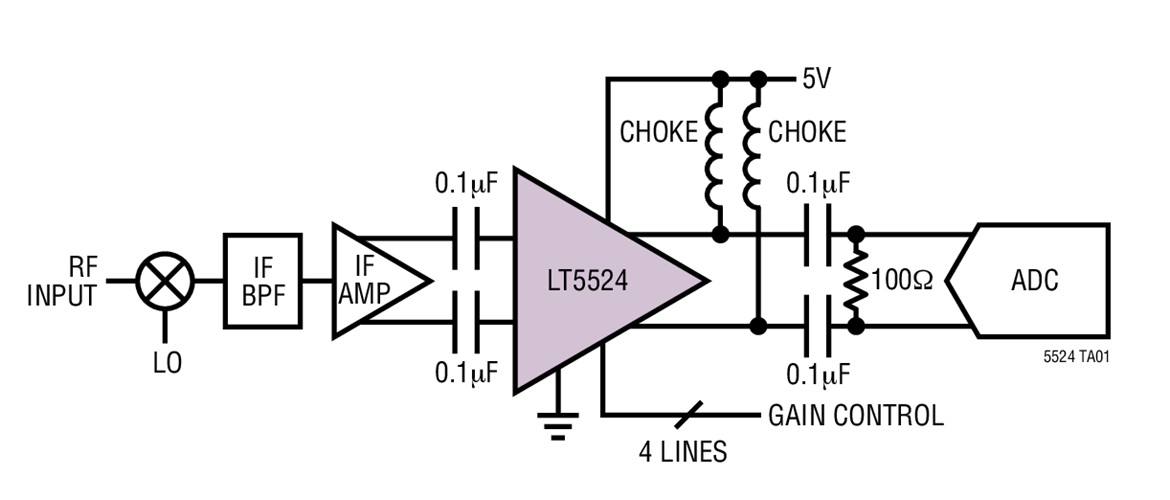

LT^®5524 是一款带宽范围横跨低频 (LF) 至 540MHz 的可编程增益放大器 (PGA)。它由一个带后置高线性度放大器的数字控制式可变衰减器组成。4 个并行数字输入实现了 22.5dB 的增益控制范围 (步进分辨率为 1.5dB)。一个片内电源稳压器 / 滤波器有助于将放大器信号通路与外部噪声源隔离开来。

LT5524 的开环架构能够在所有的应用负载条件下提供稳定的工作性能，包括驱动容性负载时的无峰化 AC 响应以及出众的反向隔离性能。

LT5524 可进行宽带操作，此时，输出差分 RC 时间常数将设定带宽，它也可用作一个具有合适输出滤波器的窄带驱动器。
