TI德州仪器 LT5514 产品介绍

2026-04-14 0次

说明

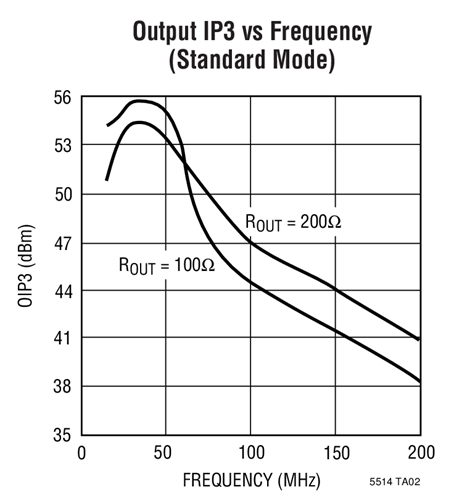

输出 IP3/100MHz：47dBm
最大输出功率：21dBm
带宽：LF 至 850MHz
传播延迟：0.8ns
最大增益：33dB
噪声系数：7.3dB (最大增益)
增益控制范围：22.5dB
增益控制步进：1.5dB
增益控制稳定时间：500ns
输出噪声层：-134dBm/Hz (最大增益)
反向隔离：-80dB
单电源：4.75V 至 5.25V
低功率模式
停机模式
使能/失效时间：1µs
差分 I/O 接口

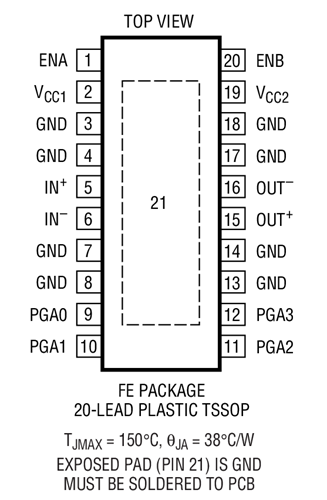

20 引脚 TSSOP 封装

特性

LT^®5514 是一款带宽范围横跨低频 (LF) 至 850MHz 的可编程增益放大器 (PGA)。它由一个带后置高线性度放大器的数字控制式可变衰减器组成。该高线性度放大器由两个相同的跨导放大器配置而成，这两个放大器通过硬布线与各自的专用使能引脚相并联。当两个放大器均被使能时 (标准模式)，LT5514 可提供 +47dBm 的 OIP3 (在 100MHz 条件下)。当只使能一个放大器时 (低功率模式)，可以降低功耗。4 个并行数字输入实现了 22.5dB 的增益控制范围 (步进分辨率为 1.5dB)。一个片上电源稳压器/滤波有助于将放大器信号通路与外部噪声源隔离开来。

LT5514 的开环架构能够在所有的应用负载条件下提供稳定的工作性能，包括驱动容性负载时的无峰化 AC 响应以及出众的反向隔离性能。

LT5514 可进行宽带操作，此时，输出差分 RC 时间常数将设定带宽，它也可用作一个具有合适输出滤波器的窄带驱动器。
