TI德州仪器 LT6600-10 产品介绍

2026-04-14 0次

说明

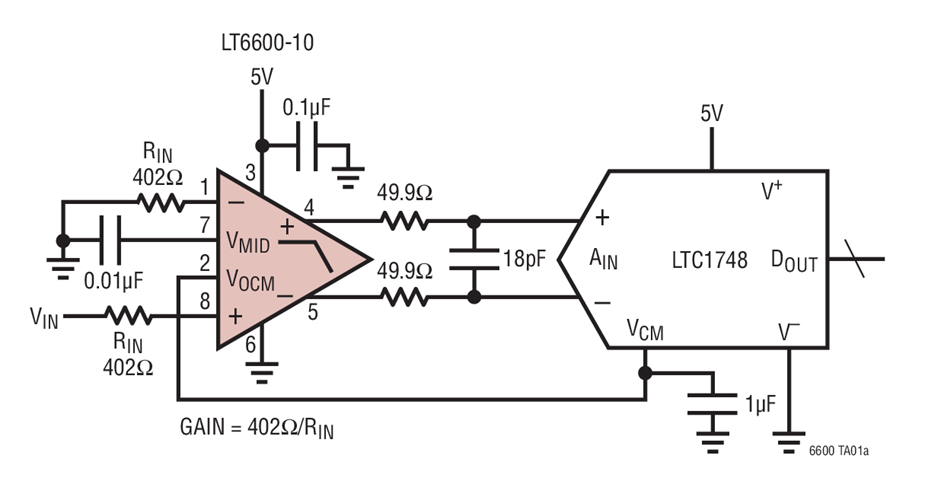

可通过两个外部电阻器来设置差分增益
可调输出共模电压
采用和规格在 3V、5V、±5V 电源工作
具有 10MHz 截止频率的 0.5dB 纹波四阶低通滤波器
在采用 3V 电源和 2V_P-P 输出的情况下获得 82dB S/N
低失真、2V_P-P、800Ω 负载

1MHz：88dBc 二阶、97dBc 三阶
5MHz：74dBc 二阶、77dBc 三阶

全差分输入和输出
与常用的差分放大器引出脚配置兼容

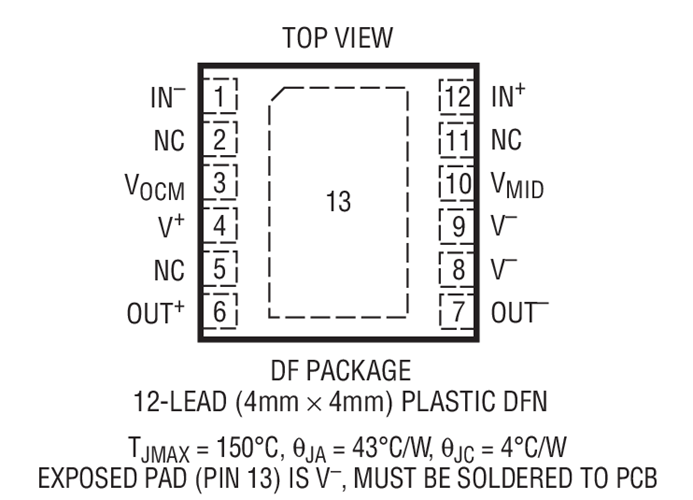

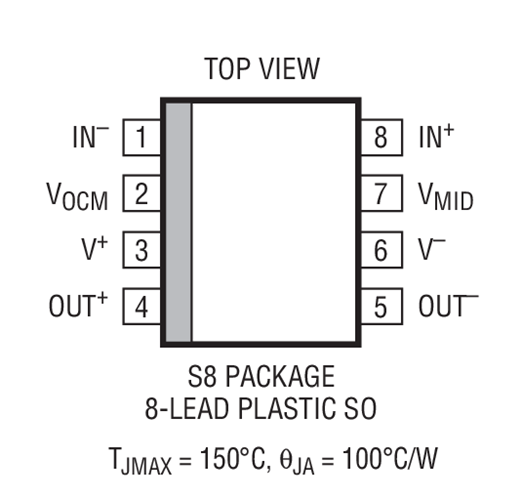

SO-8 和 DFN-12 封装

特性

LT^®6600-10 将一个全差分放大器与一个近似切比雪夫 (Chebyshev) 频率响应的四阶 10MHz 低通滤波器集成在一起。大多数差分放大器都需要采用多个精准的外部组件来对增益和带宽进行修整。与此大不相同的是，当采用 LT6600-10 时，只需两个外部电阻器即可设置差分增益，且滤波器的 10MHz 截止频率和通带纹波是在内部设定。LT6600-10 还提供了必要的电平移位，用于设定其输出共模电压，以适应 A/D 的基准电压要求。

LT6600-10 运用一种专有的内部架构实现了抗混淆滤波器与差分放大器 / 驱动器的集成，而不会以牺牲失真和噪声性能为代价。在单位增益条件下，测得的带内信噪比达到了令人注目的 82dB。在增益较高的条件下，由输入引起的噪声下降，器件因而能够在不会使输出信噪比显著下降的情况下处理较小的输入差分信号。

LT6600-10 还具有可进行低压操作的特点。当该器件采用一个单 3V 工作电源时，差分设计能够为一个 2V_P-P 信号电平提供出众的性能。

如需了解具有其它截止频率的相似器件，请查阅 LT6600-20、LT6600-15、LT6600-5 和 LT6600-2.5 的有关资料。
