TI德州仪器 LT6600-20 产品介绍
2026-04-14
0次
说明
- 可利用两个外部电阻器来设置差分增益
- 可调输出共模电压
- 采用 3V、5V、±5V 工作电源，并针对这些工作电源拟订技术规格
- 具 20MHz 截止频率的 0.5dB 纹波四阶低通滤波器
- 76dB S/N (采用 3V 电源和 2VP-P 输出)
- 低失真，2VP-P，800Ω 负载
- 2.5MHz：83dBc (二阶)，88dBc (三阶)
- 20MHz：63dBc (二阶)，64dBc (三阶)
- 全差分输入和输出

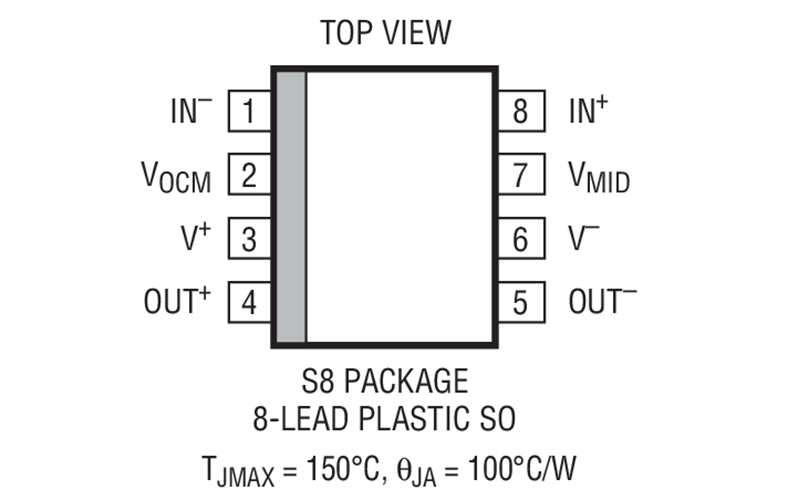

- SO-8 封装
- 与常用差分放大器的引出脚配置相兼容
特性
LT®6600-20 组合了一个全差分放大器和一个近似切比雪夫 (Chebyshev) 频率响应的4 阶 20MHz 低通滤波器。大多数差分放大器都需要使用很多精准的外部元件，以修整增益和带宽。与此大不相同的是，当采用 LT6600-20 时，可由两个外部电阻器来设置差分增益，而且滤波器的 20MHz 截止频率和通带纹波是在内部设定的。LT6600-20 还提供了用于设定其输出共模电压所必需的电平移动，以适应 A/D 的基准电压要求。
LT6600-20 采用一种专有的内部架构，集成了一个抗混叠滤波器和一个差分放大器/驱动器，而并未牺牲失真或低噪声性能。在单位增益条件下，测得的带内信噪比达到了令人注目的 76dB。在较高的增益条件下，输入引起的噪声下降，于是，该器件能够处理较小的输入差分信号，而不会使输出信噪比发生显著的劣化。
LT6600-20 还拥有在低电压条件下运作的能力。差分设计提供了针对一个 2VP-P 信号电平的超群性能，而该器件可采用单 3V 工作电源。
LT6600-20 采用 SO-8 封装，而且引脚与独立型差分放大器相兼容。
应用
- 网络或蜂窝基站应用中的高速 ADC 抗混叠和 DAC 滤波处理
- 高速测试和测量设备
- 医学成像
- 差分放大器的直接替代元件
