说明

特性

ADA4255 是一款带有集成双极电荷泵的精密可编程增益仪器仪表放大器 (PGIA)。ADA4255 具有集成的电荷泵，可在内部产生所需的高压双极电源，以在不降低输入阻抗的情况下，实现宽输入电压范围（典型值为 38 V，VDDCP = 5 V）。ADA4255 的电荷泵拓扑允许仅使用低压组件隔离通道，从而降低工业和过程控制系统中的复杂性、尺寸和实施时间。

ADA4255 的零点漂移 PGIA 拓扑可自校准直流误差和低频 1/f 噪声，在整个指定温度范围内实现出色的直流精度。ADA4255 内 1/16 V/V 至 176 V/V 范围内的 36 个精密增益与高电压、高阻抗输入相结合，允许将各种输入缩放至模数转换器的范围（ ADC）。通过集成所有增益设置和电平转换电阻器，ADA4255 实现了出色的共模抑制比 (CMRR) 性能（G = 1 V/V 时最小值为 111 dB）和极低的增益漂移（最大值为 ±1 ppm/°C maximum）。这种高精度可最大限度地扩展动态范围，并极大地降低很多应用中的校准要求。

±60 V 输入保护、集成电磁干扰 (EMI) 滤波和各种安全功能，使 ADA4255 成为稳健工业系统的理想选择。ADA4255 包含七个通用输入和输出 (GPIO) 引脚，可配置为提供各种特殊功能。激励电流源输出可用于偏置电阻温度检测器 (RTD) 等传感器。

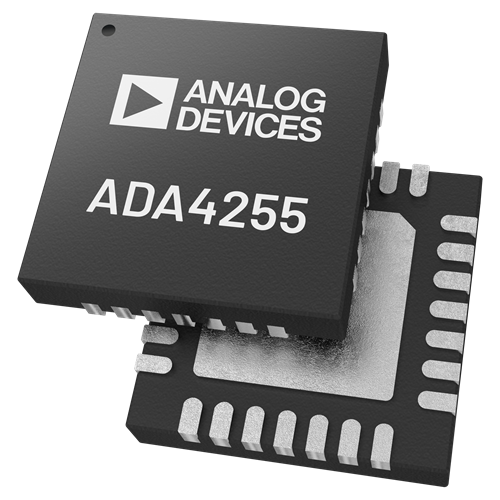

ADA4255 的额定温度范围为 −40°C 至 +105°C，采用紧凑型 5 mm × 5 mm、、28 引脚 LFCSP 封装。

应用

• 通用的过程控制前端
• 数据采集系统
• 测试与测量系统
• 系统电源监控器
