TI德州仪器 LT6372-1 产品介绍
2026-04-14
0次
说明
- 单增益设置电阻：G = 1 至 >1000
- 出色的直流精度
- 输入失调电压：60µV（最大值）
- 输入失调电压漂移：0.6µV/°C （最大值）
- 低总增益误差：0.01% （最大值） (G = 1)
- 低增益漂移：35ppm/°C 最大值 (G > 1)
- 高直流 CMRR：86 dB（最小值）(G = 1)
- 集成输出钳位
- 集成输出电平转换
- 输入偏置电流：800 pA （最大值）
- 3.1MHz –3dB 带宽 (G = 1)
- 低噪声：
- 0.1 Hz 至 10 Hz 噪声：0.2µVP-P
- 1 kHz 电压噪声：7nV/√Hz
- 集成式输入 RFI 滤波器
- 宽电源范围 4.75 V 至 35 V
- 温度范围：–40°C 至 85°C and –40°C 至 125°C

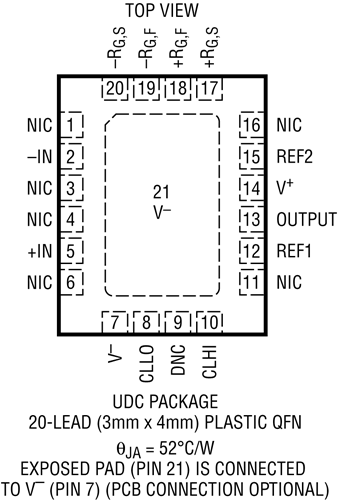

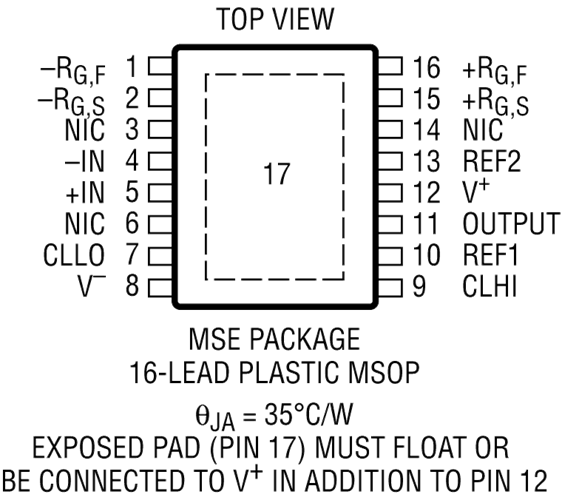

- MS16E 和 20 引线 3mm × 4mm QFN 封装
特性
LT6372-1是一款增益可编程、高精度仪表放大器，具有出色的直流精度。如此高的精度可以检测到较小的信号，并简化了校准要求，尤其是在整个温度范围内。LT6372-1将特性集成到LT6370中，从而进一步提高了精度并简化了与ADC的接口。
LT6372-1使用专有的高性能双极性工艺，该工艺实现了出色的精度以及长期稳定性。LT6372-1进行了激光微调，以实现非常低的输入失调电压(60µV)和高CMRR（86 dB，G = 1）。专有的片内测试功能可通过自动测试确保增益漂移(35 ppm /°C)。

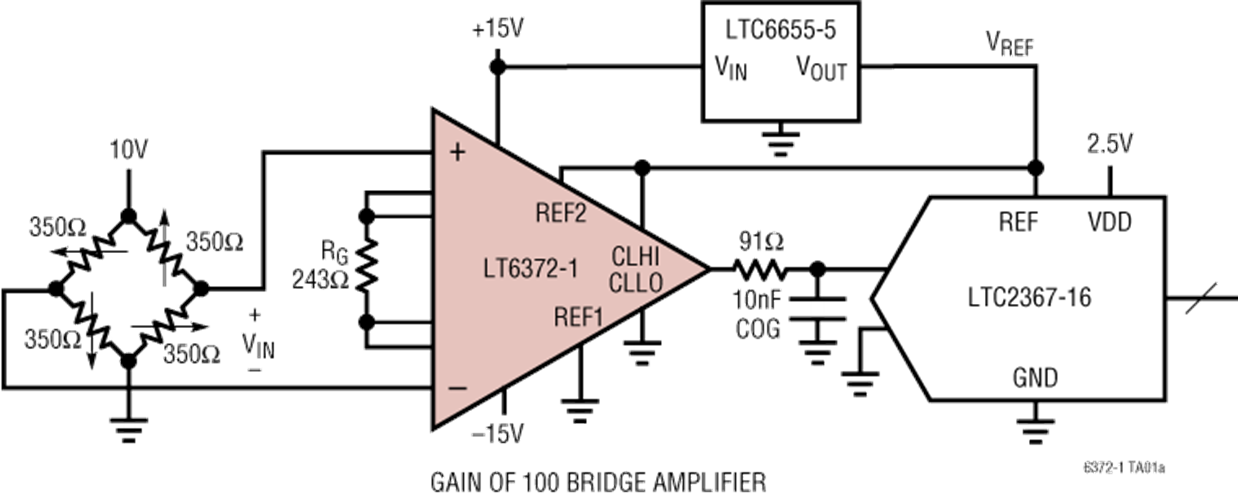

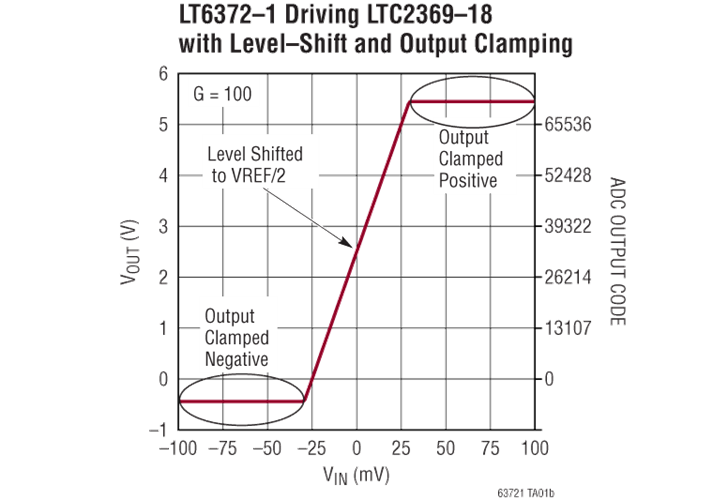

LT6372-1的差动放大器采用分离基准配置，简化了放大器输出到ADC输入范围中心的电平转换。还提供输出箝位引脚，以限制可施加到ADC输入的电压。LT6372-1的输入上集成了EMI滤波，以在出现严重RF干扰时保持精度。

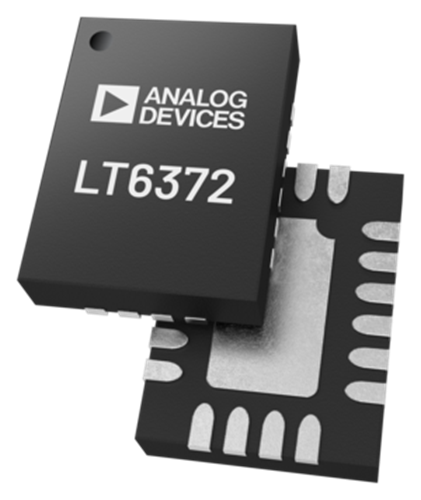

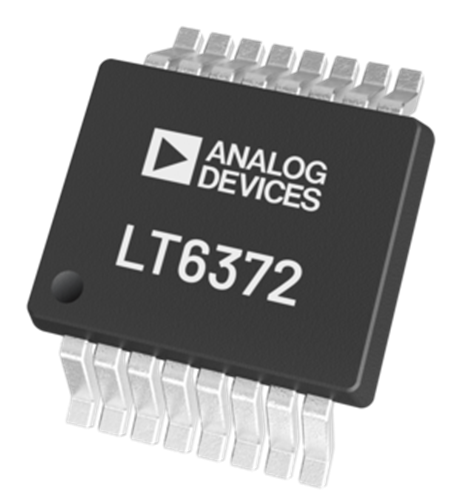

LT6372-1集成在MS16E内或采用20引脚3mm × 4mm QFN封装。LT6372-1完全适应–40°C至85°C以及–40°C至125°C温度范围。
应用
- 桥式放大器
- 数据采集
- 热电偶放大器
- 应变计放大器
- 医疗仪器
- 传感器接口
- 差分到单端转换
参数
类型 | 描述 |
航空航天和防务 | 飞行管理和发动机控制 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
