TI德州仪器 ADA4254 产品介绍
2026-04-14
0次
说明
- 为 ADC 同步而优化
- 低功耗：22 mW（±12 V 电源）
- 从 1/16 V/V 至 128 V/V 的 12 个二进制增益步长
- 3 个调节增益：1 V/V、1.25 V/V 和 1.375 V/V
- ±60 V 保护输入多路复用器
- 出色的直流精度
- 低输入失调电压：±14 μV（最大值）
- 低输入失调电压漂移：±0.08 μV/°C（最大值）
- 通过 ROM 的增益校准
- 低增益漂移：±1 ppm/°C（最大值）
- 高 CMRR：116 dB 最小，G = 1 V/V
- 低输入偏置电流：±1.5 nA（最大值）
- 高输入阻抗
- 集成式输入 EMI 滤波
- 宽输入电源范围：±5 V 至 ±28 V
- 专用输出放大器电源
- 带特殊功能的 7 个 GPIO 端口
- 连续芯片选择模式
- 外部多路复用器控制
- 激发电流源
- 带校验和 (CRC) 支持的 SPI 端口
- 内部故障检测
- 断线测试电流
- 片内测试多路复用器

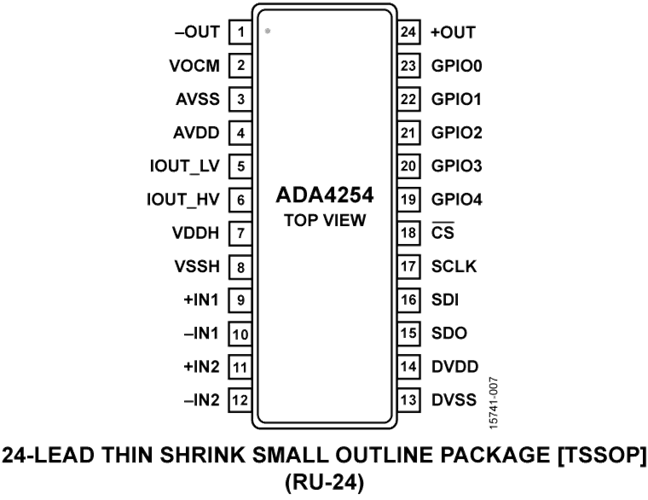

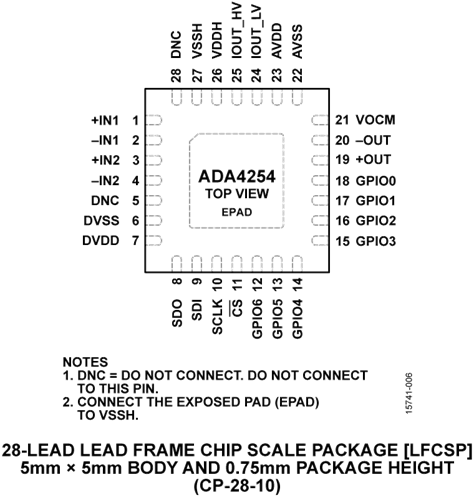

- 28 引脚，5 mm × 5 mm LFCSP，24 引脚 TSSOP
- 额定温度范围：−40°C 至 +105°C
特性

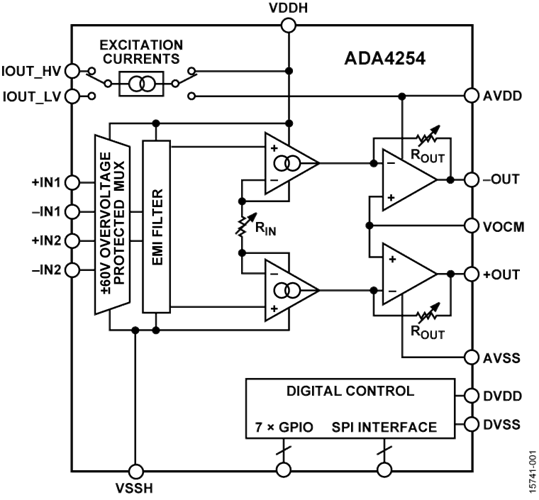

ADA4254 是一款零点漂移、高电压、低功耗、可编程增益的仪表放大器 (PGIA)，设计用于过程控制和工业应用。ADA4254 具有 12 个二进制加权增益（在 1/16 V/V 至 128 V/V 之间）和 3 个调节增益选项（1 V/V、1.25 V/V 和 1.375 V/V），因此有 36 种可能的增益设置。ADA4254 的功耗仅 22 mW，使该套件成为工业系统的理想选择，可满足其对精度、可靠性和低功耗的要求。
ADA4254 的零点漂移放大器拓扑结构可自主校准直流误差和低频 1/f 噪声，从而在整个额定温度范围内达到较佳的直流精度。这种高精度可最大限度地扩展动态范围，并极大地降低很多应用中的校准要求。
输入多路复用器提供±60 V 的放大器高阻抗输入保护，还能够在两个输入源之间进行切换。此外，集成的电磁干扰 (EMI) 滤波器能阻止源自放大器敏感输入的尖锐 RF 噪声。
ADA4254 上的各种安全特性可检测内外部故障。串行端口接口 (SPI) 支持循环冗余校验码 (CRC) 错误检测，以确保可靠通信。这些安全特性让系统轻松获得安全完整性等级 (SIL) 认证。
ADA4254 包含 7 个通用输入/输出 (GPIO) 引脚，可配置为提供各种特殊功能。激励电流源输出可用于偏置电阻温度检测器 (RTD) 等传感器。
ADA4254 的额定温度范围为 −40°C 至 +105°C，采用紧凑的 5 mm × 5 mm 28 引脚 LFCSP 和 24 引脚 TSSOP 封装。
应用
- 通用的过程控制前端
- 数据采集系统
- 测试与测量系统
参数
类型 | 描述 |
航空航天和防务 | 航空电子产品和解决方案 |
医疗健康 | 体外诊断 |
工业自动化技术 (IAT) | 温度控制器 |
仪器仪表和测量 | 数据采集 |
