TI德州仪器 AD8422 产品介绍

2026-04-14 0次

说明

低功耗：静态电流：368 μA（最大值）
轨到轨输出
低噪声、低失真
- 1 kHz时最大输入电压噪声为8 nV/√Hz
- RTI噪声：0.15 µV p-p (G = 100)
- 2 kΩ负载时的非线性度：0.5 ppm (G=1)
出色的交流特性
- 10 kHz时的CMRR：80 dB（最小值，G = 1）
- 带宽：2.2 MHz (G = 1)

高精度直流性能(AD8422BRZ)
- CMRR：150 dB（最小值，G = 1000）
- 增益误差：0.04%（最大值，G = 1000）
- 输入失调漂移：0.3 μV/°C（最大值）
- 输入偏置电流：0.5 nA（最大值）
宽电源范围
- 4.6 V至36 V单电源供电
- 双电源：±2.3 V至±18 V
输入过压保护：40 V电源反向保护
增益范围：1至1000

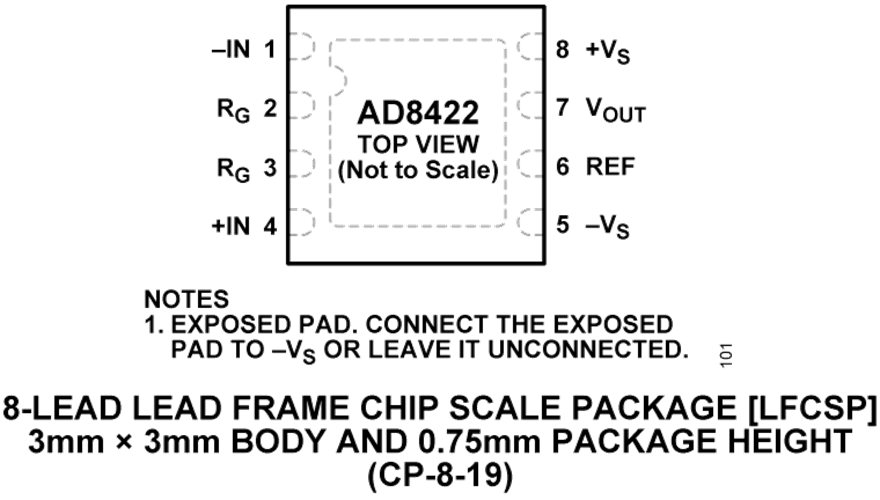

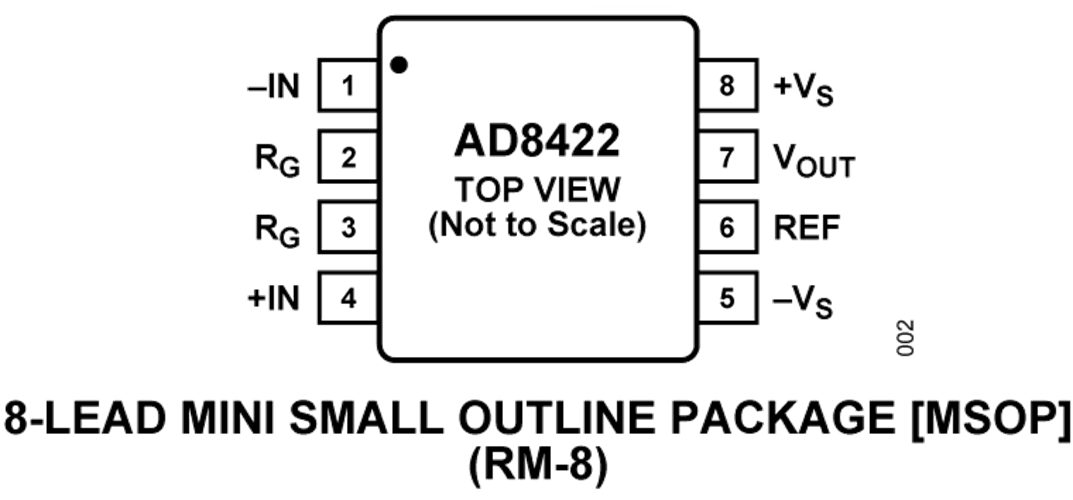

提供8引脚LFCSP，8引脚MSOP和8引脚SOIC_N

AD8422是一款精密、低功耗、低噪声轨到轨仪表放大器，具有业界优质的每单位微安性能。AD8422以超低失真性能处理信号，在整个输出范围内负载不影响性能。

AD8422是业界标准AD620发展到第三代的产品。AD8422采用新式的处理技术和设计技巧，比历代产品具有更高的动态范围和更低的误差，同时功耗不足三分之一。AD8422采用与AD8221相同的引脚排列。

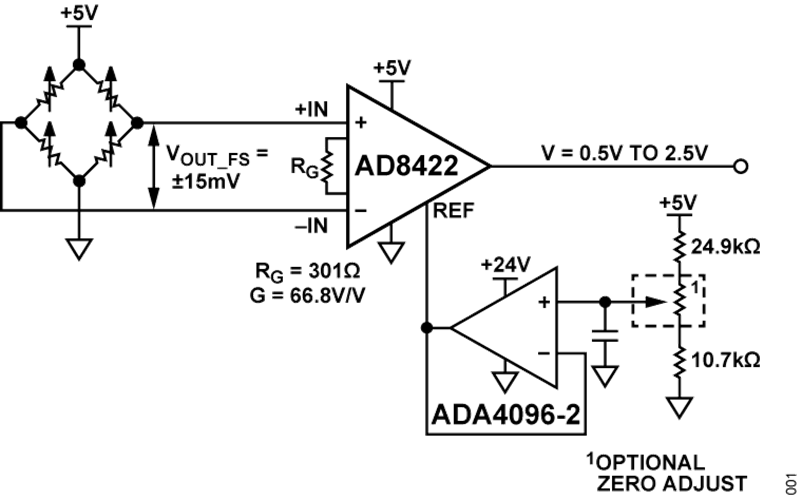

AD8422具有极低的偏置电流，高源阻抗时不会产生误差，允许多个传感器多路复用至输入端。低电压噪声和低电流噪声特性使AD8422成为测量惠斯登电桥的理想选择。

AD8422的宽输入范围和轨到轨输出特性使其具有单电源应用中高性能仪表放大器所能具有的全部优势。无论使用高电源电压或低电源电压，AD8422的节能特性使其成为极精密误差预算的高通道数或功耗敏感型应用的极佳选择。

AD8422具有鲁棒的输入保护，确保稳定性，并且不牺牲噪声性能。AD8422具有高ESD抑制能力和针对来自相反供电轨、高达40 V的连续电压输入保护。

通过一个电阻可将增益设置为1至1000。基准引脚可用来向输出电压施加精确失调。

AD8422的额定工作温度范围为−40°C至+85°C，可在高达125°C时保证典型性能曲线，提供8引脚MSOP和8引脚SOIC两种封装。

应用
