TI德州仪器 AD8420 产品介绍
2026-04-14
0次
说明
- 最大电源电流：90 μA
- 最小共模抑制比(CMRR)：100 dB
- 可驱动高容性负载：~700 pF
- 轨到轨输出
- 输入电压范围可低至地电压以下
- 通过2个外部电阻设置增益可在任何增益下实现低增益漂移
- 极宽电源电压范围
单电源：2.7 V至36 V
双电源：±2.7 V至±18 V - 带宽(G = 100)：2.5 kHz
- 输入电压噪声：55 nV/√Hz
- 欲了解更多特性，请参考数据手册
特性
AD8420是一款低成本、宽电源电压范围的放大器产品，用两个电阻可将增益设为1至1000之间的任意数值。该器件经过优化，用于在存在大共模信号时放大小差分电压。
AD8420基于一种电流模式架构，具有出色的输入共模范围。与常规仪表放大器不同，AD8420无需双电源即可轻松放大等于或略低于地电压的信号。AD8420拥有一个全范围轨到轨输出，其输出电压完全独立于输入共模电压。
AD8420既支持单电源也可采用双电源供电。该器件适用于采用受限单电源的便携式系统以及采用较大双电源供电的系统。增益通过两个电阻之比来设定。用户可以利用参考引脚使输出电压偏移，当输出信号需要以具体电压（如中间电源电压）为中心时，该特性十分有用。

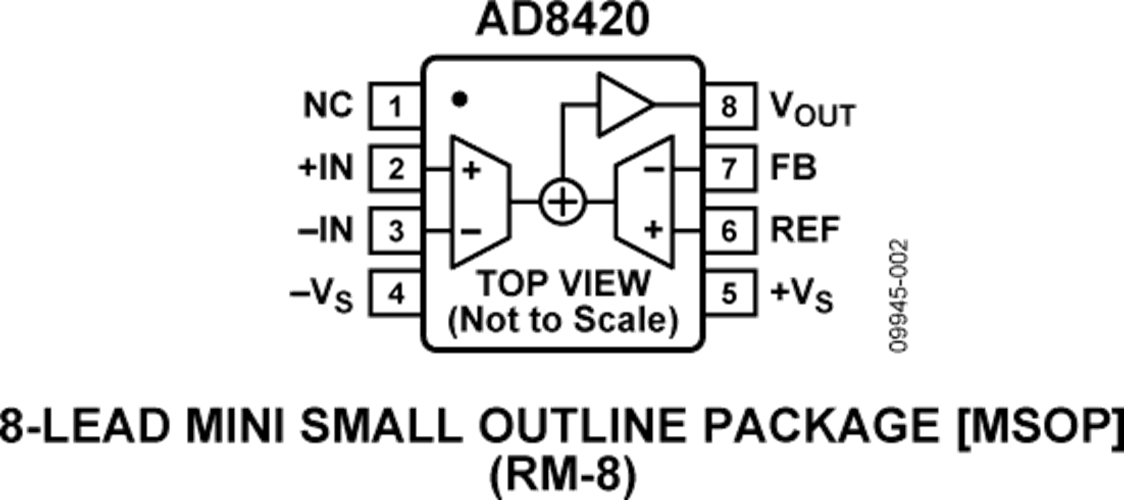

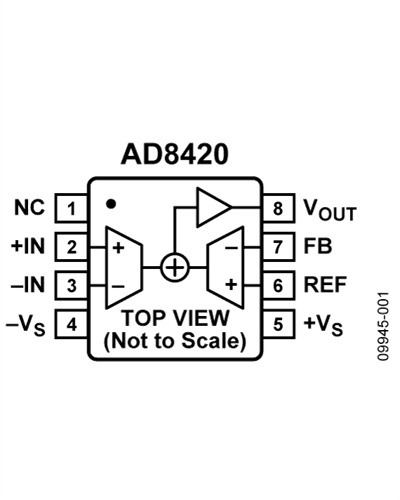

AD8420采用8引脚MSOP封装，保证性能的额定温度范围为−40°C至+85°C，而器件工作温度范围为−40°C至+125°C。
应用- 桥式放大器
- 压力测量
- 医疗仪器
- 便携式数据采集
- 多通道系统
参数
类型 | 描述 |
医疗健康 | 可穿戴健康监护仪 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
航空航天和防务 | 无人飞行器(UAV)系统 |
