TI德州仪器 AD8229 产品介绍

2026-04-14 0次

说明

工作温度高达210°C
低噪声
-- 输入噪声：1 nV/√Hz
-- 输出噪声：45 nV/√Hz
高共模抑制比(CMRR)
-- 128 dB（最小值，G = 100）
-- 80 dB （最小值，5 kHz，G = 1）
出色的交流规格
-- 带宽：15 MHz (G = 1)
-- 带宽：1.2 MHz (G = 100)
-- 压摆率：22 V/μs
-- 总谐波失真（THD）：130 dBc（1 kHz，G = 1）
多功能
-- ±4 V至±17 V双电源供电
-- 增益通过单个电阻设置（G = 1至1000）
-- 温度范围：
SBDIP封装：−40°C至+210°C
SOIC封装：−40°C至+175°C
下载AD8229-KGD数据手册。
已知良好的裸片保证数据手册规格。

AD8229是一款超低噪声仪表放大器，用于在大共模电压和高温情况下测量小信号。

AD8229专门针对高温工作环境而设计，并采用介质隔离工艺，以避免高温时产生漏电流。所选设计架构可以补偿高温时的低V_BE电压。

AD8229擅长测量微小信号，可提供业界领先的1 nV/√Hz输入噪声性能。AD8229具有高共模抑制比（CMRR），可防止干扰信号破坏数据采集。CMRR随着增益提高而提高，能够在需要的时候提供高抑制性能。

AD8229是目前较快的仪表放大器之一。采用电流反馈型架构，能够在高增益时提供高带宽，比如，G = 100时，带宽为1.2 MHz。该架构设计中还包括用于改善输入瞬变大信号的建立时间的电路。AD8229具有出色的失真性能，能够用在振动分析等要求苛刻的应用中。

增益通过单个电阻设置，增益范围为1至1000。用户可以利用参考引脚使输出电压偏移。与模数转换器接口时，此特性会很有用。

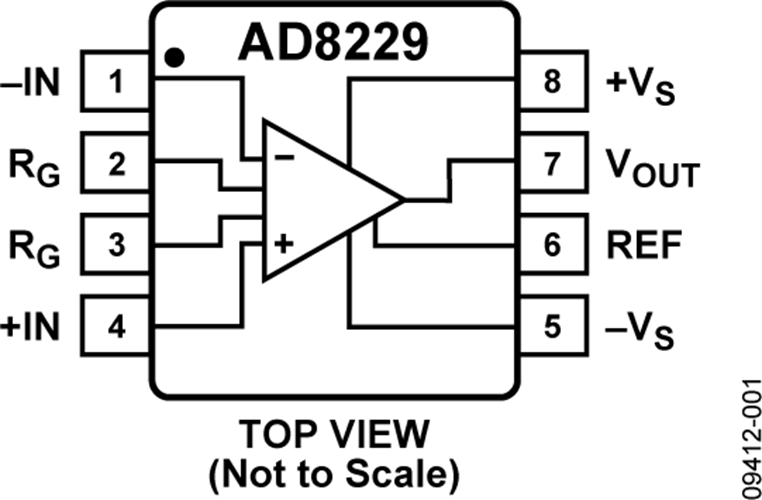

对于要求严格的应用，AD8229提供8引脚侧面钎焊陶瓷双列直插式封装（SBDIP）。对于空间受限的应用，AD8229提供8引脚标准塑封小型封装（SOIC）。

AD8229还提供已知良好的裸片

应用

井下仪器仪表
恶劣环境下的数据采集
废气测量
振动分析
