说明

特性

AD8226 是一款低成本、宽电源电压范围的仪表放大器，仅需一个外部电阻器即可设置 1 至 1000 之间任何增益。

AD8226 可支持多种信号电压。宽输入范围和轨到轨输出允许信号充分利用电源轨。由于输入范围还包括低于负电源电压的能力，因此无需双电源即可放大接近地电压的小信号。AD8226 可采用 ±1.35 V 至 ±18 V 的双电源供电，或采用 2.2 V 至 36 V 的单电源供电。

强大的 AD8226 输入按设计可以连接实际传感器。除了广泛的工作电压范围外，AD8226 还可以处理超出电源轨的电压。例如，在使用 ±5 V 电源的情况下，可保证该器件在输入端能够承受 ±35 V 电压，而不造成损坏。为方便进行开路检测，该器件具有额定的最小和最大输入偏置电流。

AD8226 适合多通道、空间受限的工业应用。与其他低成本、低功耗的仪表放大器不同，AD8226 的最小增益设计为 1，可以轻松处理 ±10 V 信号。凭借着 MSOP 封装和 125°C 额定温度，AD8226 适合用于紧凑型封装的零气流设计。

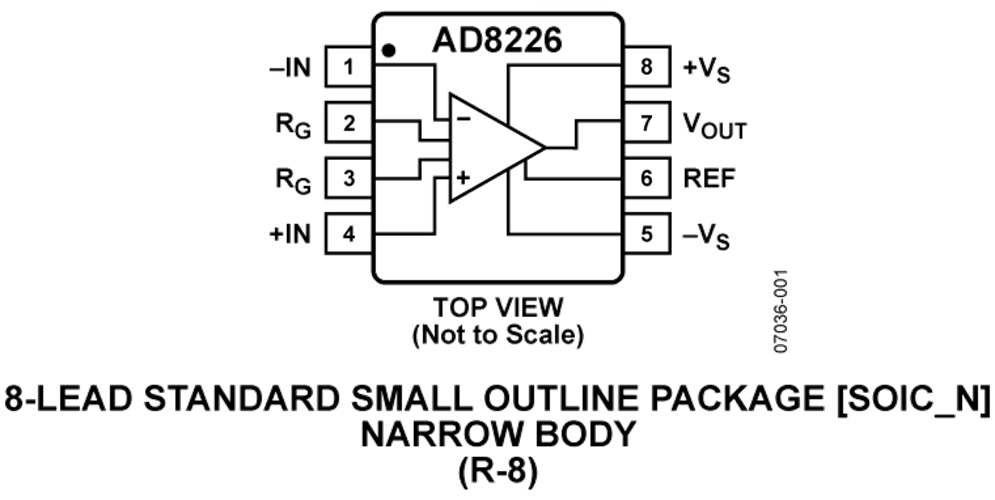

AD8226 采用 8 引脚 MSOP 和 SOIC 封装，适应 −40°C 至 +125°C 的工作温度范围。

对于具有与 AD8226 相似的封装和性能但可在 5 至 1000 之间设置增益的器件，请考虑使用 AD8227。

应用

参数
