TI德州仪器_AD8223_产品介绍

TI德州仪器 AD8223 产品介绍

2026-04-14 0次

说明

仅需一个外部电阻，即可灵活的设置其增益，增益范围5（无电阻器）～1000
电源供应
双电源: ±2.5V to ±12.5
单电源: 3V to 25V
最大电源电流600 μA
输入电压
范围扩展至-150 mV
最大输入偏置电流为25 nA
35 nV/√vHz RTI噪声 @ 1kHz（G = 5）

特性

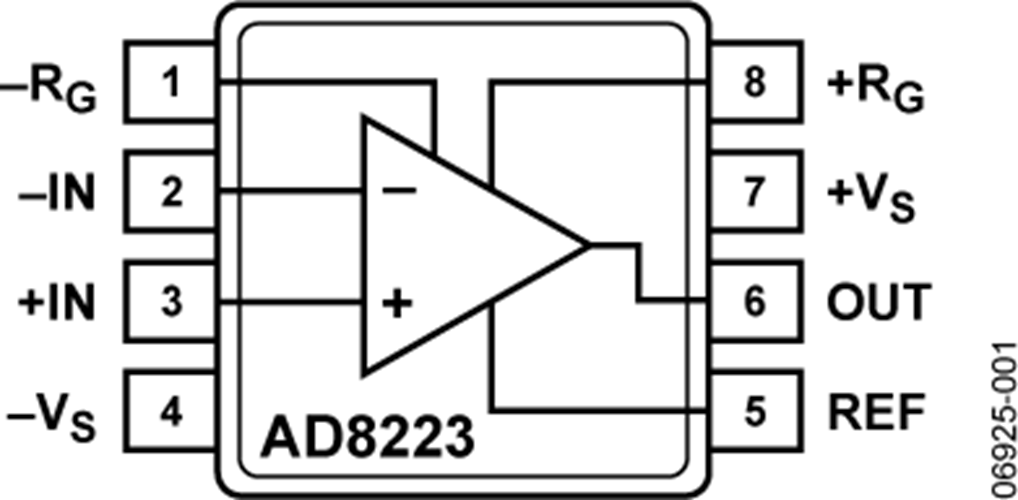

AD8223是一款集成单电源仪表放大器，在单电源（+3.0 V～+25 V电源）情况下提供轨对轨输出摆幅。仅需一个外部电阻，即可灵活的设置其增益，它采用工业标准8引脚封装。

无外部电阻时，AD8223的增益为5；当使用外部电阻，AD8223的增益最高可以配置为1000。

在增益增加时，AD8223具备出色的交流共模抑制比，因此能保持误差较小，而且CMRR在高达200 Hz时保持恒定，可以抑制线性噪声以及线性谐波。AD8223具有宽输入共模范围，可以放大共模电压为-150 mV的信号。尽管AD8223已为单电源工作而优化，但当采用双电源（±2.5 V～±12.5 V）工作时，AD8223仍将提供出众的性能。

低功耗（在3 V时功耗1.5 mW ）、宽电源电压范围以及轨对轨输出摆幅等特性，使得AD8223成为电池供电应用的理想选择。当工作电源电压较低时，轨对轨输出级使动态范围较大化。AD8223取代了分立的仪表放大器设计，并在较小的空间内提供出众的线性、温度稳定性与可靠性。

应用

低功耗医疗仪器

传感器接口

热电偶放大器

工业过程控制

差分放大器

低功耗数据采集
