TI德州仪器 AD8228 产品介绍
2026-04-14
0次
说明
- 易于使用
- 引脚设置增益：10，100
- 宽电源电压范围：±2.3 V ～ ±18 V
- 直流特性（B级，G = 10）
- 增益漂移：2 ppm/°C
- 增益误差：0.02%
- 最大输入失调电压：50 µV
- 最大输入失调漂移：0.8 µV/°C
- 最大输入偏置电流：0.6 nA
- 共模抑制比（CMRR）：100 dB
- 交流特性
- –3 dB带宽：650 kHz（G = 10）
- 压摆率：2 V/µs
- 低噪声
- 1 kHz频率下，8 nV/√Hz （G = 100）
- 0.1 Hz～10 Hz，0.3µV p-p （G = 100）
特性
AD8228是一款高性能仪表放大器，具有非常高的增益精度和极低的漂移。由于内置增益设定电阻并经过激光微调，因此该器件的增益精度和增益漂移性能优于典型的仪表放大器。
低电压失调、低失调漂移、低增益漂移、高增益精度和高共模抑制比的特点使这款器件成为需要最佳直流性能应用的理想选择，例如电桥信号调理。

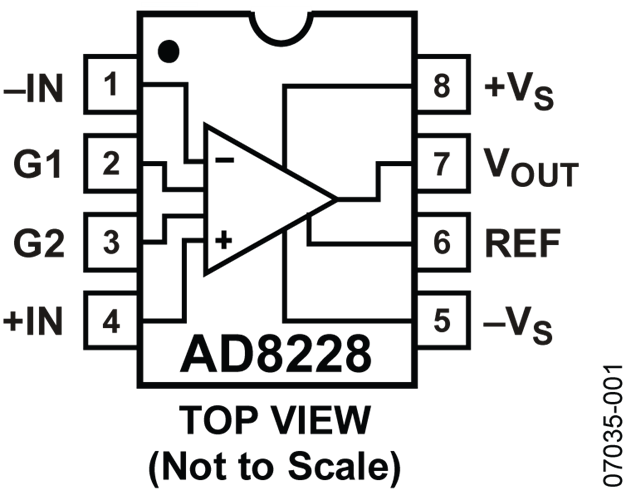

AD8228采用单电源或双电源供电，能在高达±18 V的电源电压下工作，适用于高共模输入电压的应用。AD8228采用低成本的8引脚MSOP和SOIC封装。
在工业温度范围-40°C～+85°C内，AD8228级别的产品均能保证性能，而且，AD8228还支持-40°C～+125°C的温度范围。AD8221与AD8228引脚兼容，特性相似，增益范围为1～1000。
应用
- 电子秤
- 工业过程控制
- 电桥放大器
- 精密数据采集系统
- 医疗仪器
- 应变计
- 传感器接口
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
