TI德州仪器 AD8293G160 产品介绍
2026-04-14
0次
说明
- 小型封装：8引脚SOT-23
- 器件数量更少
- 集成了增益电阻和滤波器电阻
- 低失调电压：20 μV（最大值）
- 低失调漂移：0.3 μV/°C（最大值）
- 低增益漂移：25 ppm/°C（最大值）
- 高共模抑制(CMR)：140 dB（典型值）
- 低噪声：0.7 µV峰峰值（0.01 Hz至10 Hz）
- 单电源供电：1.8 V至5.5 V
- 轨到轨输出
- 提供2种固定增益型号
特性

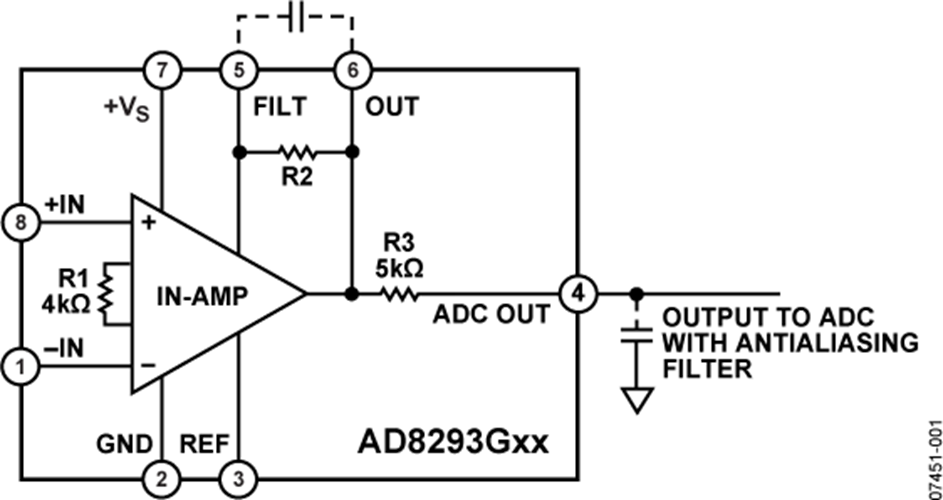

AD8293G80/AD8293G160均为小型、低成本、精密仪表放大器，具有低噪声和轨到轨输出特性，分别提供固定增益80和160。两款器件均集成增益设置电阻和滤波器电阻，可减少辅助元件数量。例如，实施2极点滤波器只需两个外部电容。AD8293G80/AD8293G160还具有低失调电压、低失调漂移、低增益漂移和高共模抑制特性。二者均采用1.8 V至5.5 V电源供电。
失调电压为20 μV (AD8293G160B)，失调电压漂移为0.3 μV/°C，电压噪声仅为0.7 μV峰峰值（0.01 Hz至10 Hz），因此AD8293G80/AD8293G160非常适合不容许存在误差源的应用。
低噪声、低输入偏置电流和高共模抑制特性，对精密仪器仪表、位置和压力传感器、医疗仪器以及应力计放大器都极为有利。小尺寸和低成本使这些器件非常适合大规模应用。
小封装和低功耗有助于实现便携式系统所需的较大通道密度和较小电路板尺寸。与传统放大器不同，这些仪表放大器易于使用，内置缓冲基准电压源，无需利用附加运算放大器便可以将基准电压设置为电源电压的一半。
AD8293G80/AD8293G160的额定温度范围为−40°C至+85°C工业温度范围，采用无卤、无铅、8引脚SOT-23封装。
应用
数据手册, Rev. 0, 07/08
