TI德州仪器 AD8231 产品介绍
2026-04-14
0次
说明
- 数字/引脚可编程增益
- G = 1、2、4、8、16、32、64或128
- 额定温度范围：−40°C至+125°C
- 输入失调漂移：50 nV/°C（最大值）
- 最大增益漂移：10 ppm/°C
- 出色的直流性能
- CMR：80 dB（最小值，G = 1）
- 输入失调电压：15 µV（最大值）
- 偏置电流：500 pA（最大值）
- 噪声：0.7 μV p-p（0.1 Hz至10 Hz）
- 欲了解更多特性，请参考数据手册
- 下载AD8231-EP数据手册(pdf)
- 军用温度范围：（-55°C至+125°C）
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12646 DSCC图纸号
特性
AD8231是一款低漂移、轨到轨仪表放大器，具有软件可编程增益1、2、4、8、16、32、64、128。可通过数字逻辑或引脚搭接进行增益编程。
AD8231特别适合要求在宽温度范围内具有高精度性能的应用，如工业温度检测和数据记录等。增益设置电阻位于内部，因此对于1至32的增益，最大增益漂移仅为10 ppm/°C。因为采用自稳零输入级，所以最大输入失调为15 μV，而最大输入失调漂移仅为50 nV/°C。共模抑制比(CMRR)在G = 1时为80 dB，并随增益提高而增加，最高为110 dB。

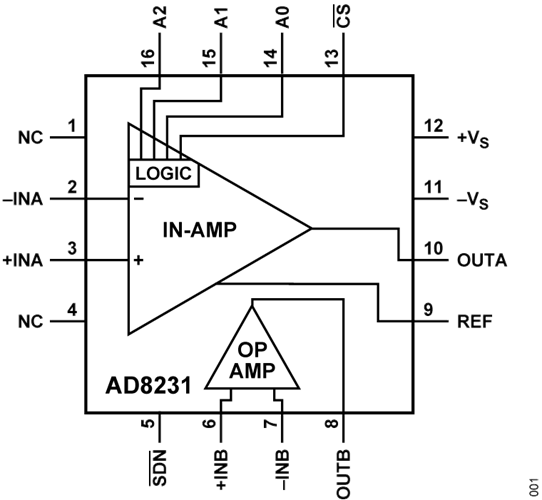

AD8231还内置一个非专用运算放大器，可以用来提供附加增益、差分信号驱动或滤波功能。与仪表放大器一样，运算放大器也具有自稳零架构、轨到轨输入和轨到轨输出。
AD8231具有关断功能，可以将功耗降至最大仅1 μA。在关断模式下，两个放大器均具有高输出阻抗，因而可以轻松地将多个放大器进行多路复用，而不需要附加开关。

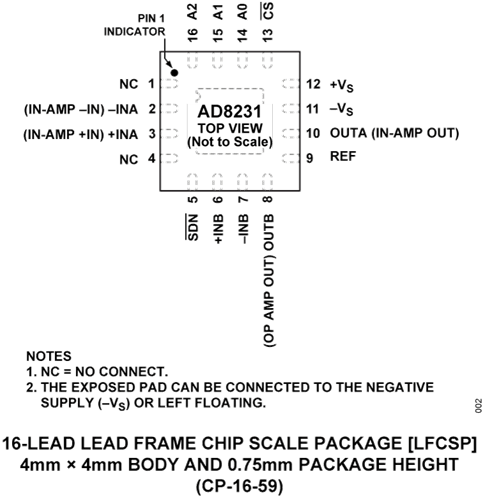

AD8231的额定温度范围为−40°C至+125°C扩展工业温度范围，采用4 mm × 4 mm、16引脚LFCSP封装。
应用
- 压力和应变传感器
- 热电偶和RTD
- 可编程仪器仪表
- 工业控制
- 电子秤
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
