说明
- 小型封装：10引脚MSOP
- 可编程增益：1、2、5、10
- 增益设置：数字式或引脚可编程
- 宽电源电压范围：±5 V至±15 V
- 出色的直流性能
高共模抑制比(CMRR)：98 dB(最小值，G = 10)
低增益漂移：10 ppm/°C(最大值)
低失调漂移：1.7 µV/°C(最大值，G = 10) - 出色的交流性能
0.001%快速建立时间：615 ns(最大值)
高压摆率：20 V/µs(最小值)
低失真：−110 dB THD (1 kHz)
相对于频率的高共模抑制比(CMRR)：
80 dB(50 kHz，最小值)
低噪声：18 nV/√Hz(G = 10，最大值)
低功耗：4 mA
特性
AD8250是一款具有数字式可编程增益的仪表放大器，拥有GΩ级输入阻抗、低输出噪声和低失真等特性，因此适合用来与传感器接口及驱动高采样速率模数转换器(ADC)。它拥有10 MHz带宽、−110 dB的低总谐波失真(THD)，以及达到0.001%精度时615 ns的快速建立时间(最大值)。保证的失调漂移和增益漂移分别为1.7 µV/°C和10 ppm/°C(G = 10)。除了输入共模电压范围很宽之外，该器件还拥有80 dB的高共模抑制能力(G = 1，直流至50 kHz)。精密直流性能与高速能力的结合则使AD8250成为数据采集应用的理想选择。此外，这款单芯片解决方案简化了设计与制造，并可通过内部电阻与放大器的严格匹配来提高仪器仪表的性能。

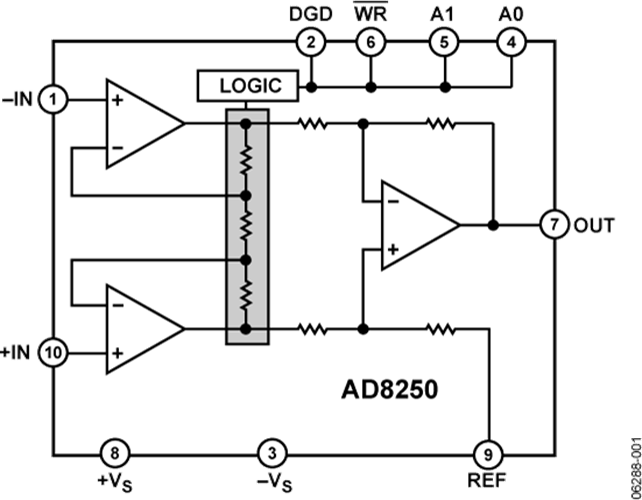

AD8250用户接口包含一个并行端口，用户可以采用以下两种方式设置增益(参见图1)。一种方式是用/WR输入锁存通过总线发送的2比特字。另一种方式是用透明增益模式，在这一模式下，由增益端口处的逻辑电平状态决定增益。

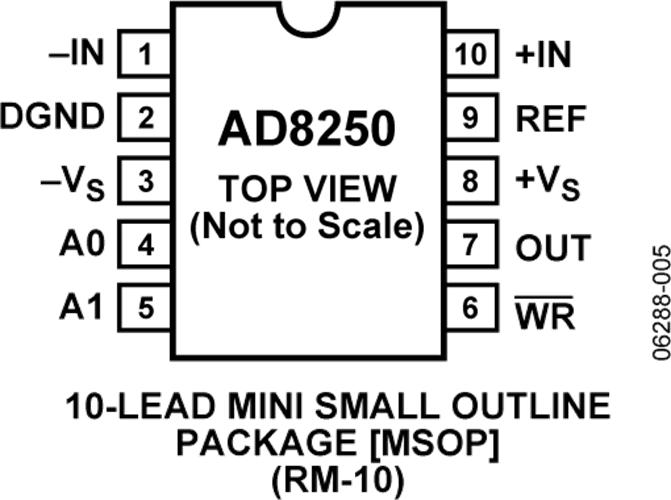

AD8250采用10引脚MSOP封装，额定温度范围为−40°C至+85°C，特别适合对尺寸和封装密度有严格要求的应用。
应用
数据手册, Rev. A, 5/08
参数
类型 | 描述 |
航空航天和防务 | 航空航天技术解决方案 |
仪器仪表和测量 | 阻抗测量和分析 |
