说明

特性

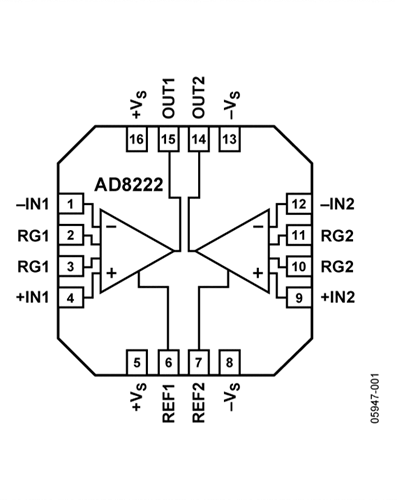

AD8222 是一款双通道、高性能仪表放大器，每个放大器仅需一个外部电阻器即可设置 1 至 10,000 的增益。

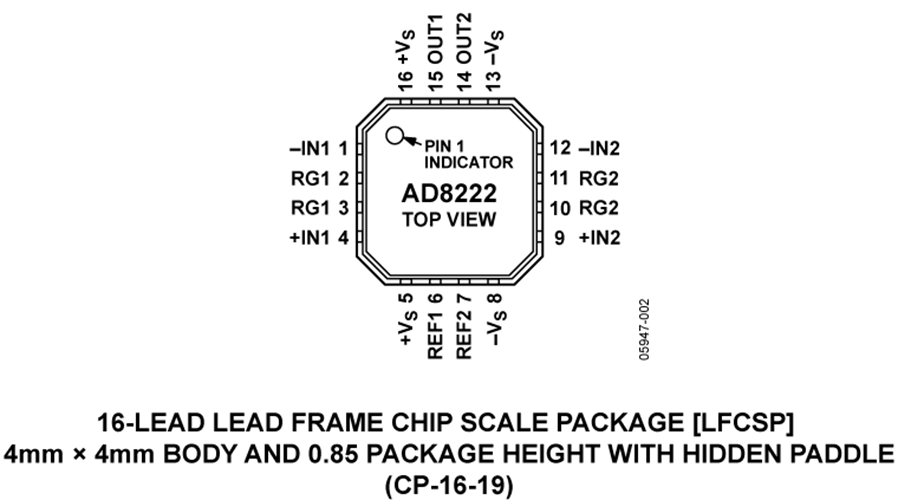

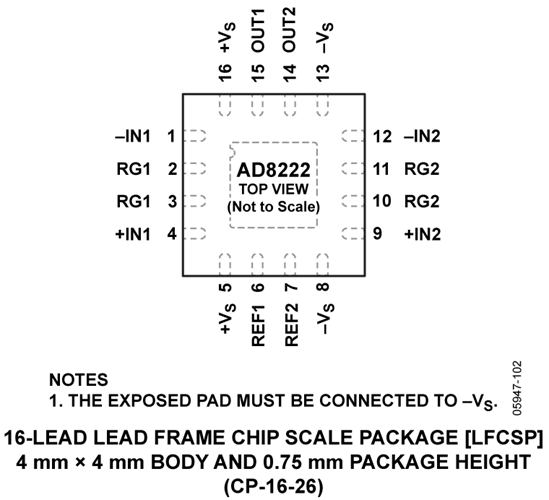

AD8222 是首款采用小型 4 mm × 4 mm LFCSP 封装的双通道仪表放大器。它需要的板面积与典型的单通道仪表放大器相同。较小的封装使通道密度可以增加 2 倍，并且可以使每个通道的成本更低，而这一切都不会影响性能。

AD8222 还可以配置为单通道差分输出仪表放大器。差分输出可实现高抗噪性，这在输出信号必须在嘈杂的环境中传输（例如使用远程传感器）时很有用。该配置还可用于驱动差分输入模数转换器 (ADC)。在 G = 1 时，对于所有级别，AD8222 都可以保持 80 dB 的极小 CMRR（频率高达 4 kHz）。各种频率下的高 CMRR 使 AD8222 可以抑制宽带干扰和线路谐波，从而极大地简化滤波器要求。在 G = 1 时，AD8222 还在温度范围内仅具有 0.07 µV/V/°C 的典型 CMRR 漂移。

AD8222 可以由单电源和双电源供电，两个放大器都仅需要 2.2 mA 的最大电源电流。该器件可在 −40°C 至 +85°C 的工业温度范围内工作，并且完全符合 RoHS 标准。

对于单通道版本，请参见 AD8221。

应用

• 多通道数据采集
  • ECG 和医疗器械
  • 工业过程控制
  • 惠斯通电桥传感器
• 差分驱动器
  • 高分辨率输入 ADC
  • 远程传感器
