TI德州仪器 AD8220 产品介绍
2026-04-14
0次
说明
- 高共模抑制比(CMRR)
- CMRR：100 dB（最小值，G = 10，B级）
- CMRR：80 dB（最小值，至5 kHz，G = 1，B级）
- 出色的交流特性、低功耗
- 带宽：1.5 MHz (G = 1)
- 输入噪声：14 nV/√Hz （1 kHz）
- 压摆率：2 V/μs
- 静态电源电流：750 μA（最大值）
- 下载AD8220-EP数据手册(pdf)
- 军用温度范围（−55℃至+125℃）
- 受控制造基线
- 封装/测试厂
- 制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/17607 DSCC图纸号
- 低输入电流
- 输入偏置电流：10 pA（最大值，B级）
- 输入失调电流：0.6 pA（最大值，B级）
- 多功能
- MSOP封装
- 轨到轨输出
- 输入电压范围低于负供电轨
- 4 kV ESD保护
- 单电源：4.5 V至36 V
- 双电源：±2.25 V至±18 V
- 增益通过一个电阻设置（G = 1至1000）
特性

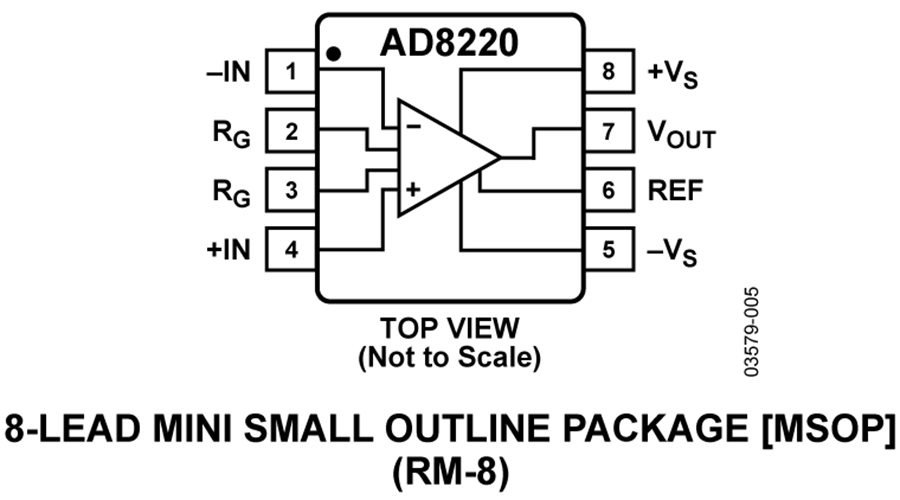

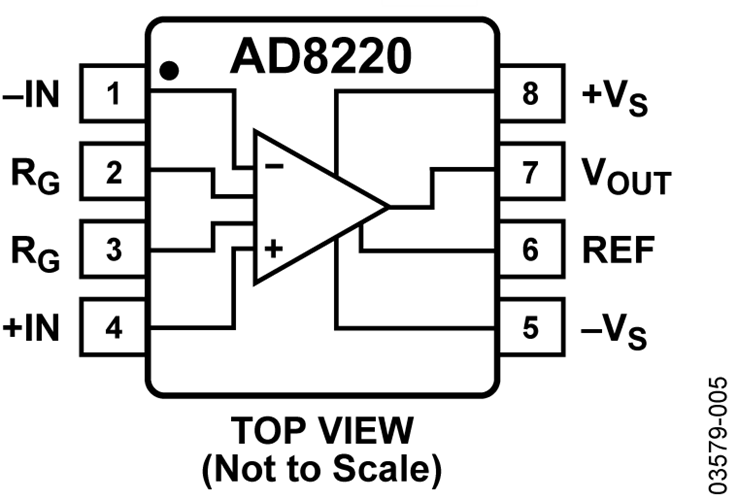

AD8220是第一款单电源、JFET输入仪表放大器，采用MSOP封装。它针对高性能、便携式仪器的需要而设计，直流时的最小共模抑制比（CMRR）为86 dB，在5 kHz、G = 1时的最小CMRR为80 dB。最大输入偏置电流为10 pA，在整个工业温度范围内通常保持在300 pA以下。虽然采用JFET输入，但AD8220的噪声转折频率典型值仅为10 Hz。
随着混合信号处理技术日益普及，各系统所需的电源数量也不断增加。AD8220正是为缓解这一问题而设计。它既可以采用±18 V双电源供电，也可以采用+5 V单电源供电。在便携式应用中常见的低电源电压下，其轨到轨输出级可以使动态范围达到最大。它能够采用5 V单电源工作，因而无需使用较高电压的双电源。AD8220的最大静态电流仅为750 μA，是电池供电式设备的理想选择。

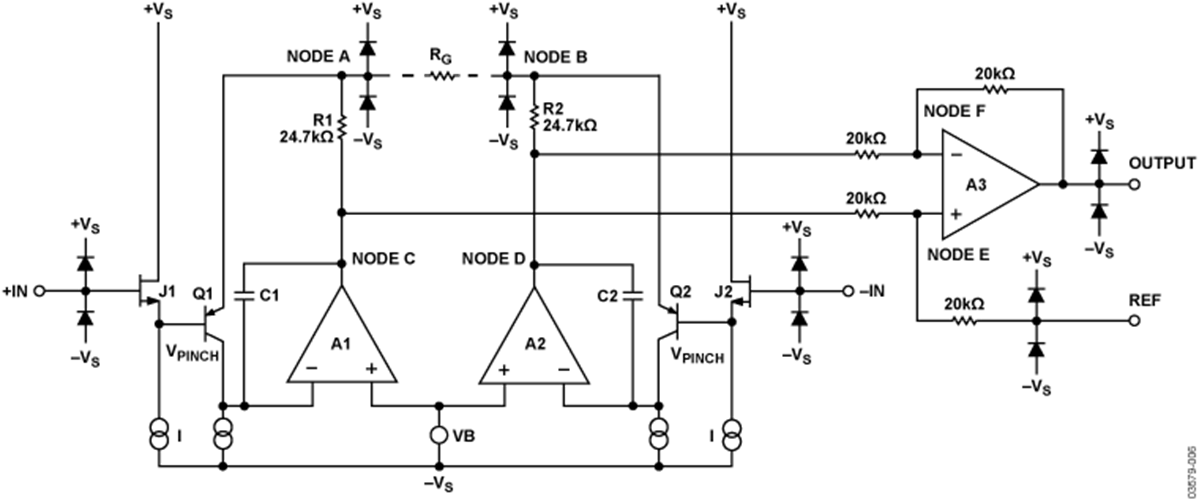

增益通过单个电阻设置，增益范围为1至1000。提高增益将同时提高共模抑制比。将AD8220设置为较大增益时，将有益于读取小信号时需要较高CMRR的测量应用。
用户可以利用参考引脚使输出电压偏移。与模数转换器接口时，此特性会很有用。
AD8220采用MSOP封装，所用电路板面积大约为SOIC的一半。A级和B级的额定温度范围为−40°C至+85°C工业温度范围，而W级的额定范围为−40°C至+125°C汽车温度范围。
应用
- 医疗仪器
- 精密数据采集系统
- 传感器接口
参数
类型 | 描述 |
汽车 | 车辆电气化系统 |
仪器仪表和测量 | 参数测量 |
工业自动化技术 (IAT) | 现场仪器仪表 |
医疗健康 | 生命体征测量 |
