TI德州仪器 LT1789-10 产品介绍

2026-04-14 0次

说明

微功率：95μA 最大电源电流
低输入失调电压：100μV (最大值)
低输入失调电压漂移：0.5μV/ºC (最大值)
单个增益设定电阻器：
- G = 1 至 1000 (LT1789-1)
- G = 10 至 1000 (LT1789-10)
输入共模至 V¯
宽电源范围：2.2V 至 36V 总电源电压
在 G = 10 时的 CMRR：96dB (最小值)
增益误差：G = 10，0.25% (最大值)
增益非线性：G = 10，40ppm (最大值)
输入偏置电流：40nA (最大值)
在 G = 10 时的 PSRR：100dB (最小值)
1kHz 电压噪声：48nV/√Hz
0.1Hz至10Hz噪声：1.5μV_P-P

特性

LT^®1789-1/LT1789-10 是微功率、精准仪表放大器，专为 2.2V 至 36V 的单工作电源而优化。静态电流为 95μA (最大值)，输入共模至地电位，且输出摆幅在地电位的 110mV 之内。增益采用单个外部电阻器来设定，LT1789-1 的增益范围为 1 至 1000，而 LT1789-10 的增益范围为 10 至 1000。

LT1789-1 的高准确度 (40ppm 的最大非线性和 0.25% 的最大增益误差) 是其他微功率仪表放大器所无法比拟的。当需要一个 10 倍或更高倍数的放大时，LT1789-10 可较大限度地扩展输入共模范围和动态输出范围，从而提供了其他仪表放大器无法完成的精准信号处理。对 LT1789-1/LT1789-10 采用了激光修整，旨在实现非常低的输入失调电压、低输入失调电压漂移、高 CMRR 和高 PSRR。输出能够在任何增益配置中处理高达 400pF (LT1789-1)、1000pF (LT1789-10) 的容性负载，同时对输入提供了高达 10kV (人体模型) 的 ESD 防护。

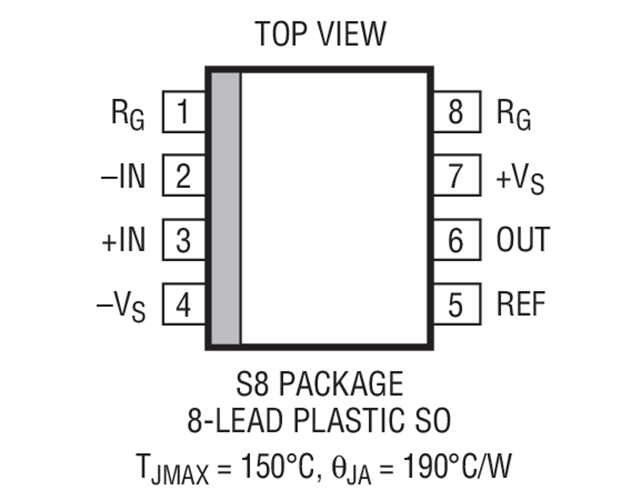

LT1789-1/LT1789-10 采用 8 引脚 SO 封装，与分立式多运算放大器和电阻器设计方案相比，所需的 PC 板面积显著减少。
