说明

特性

AD524是一款精密单芯片仪表放大器，针对要求在最差工作条件下提供高精度的数据采集应用而设计。高线性度、高共模抑制、低失调电压漂移与低噪声等特性的出色组合，使该器件适合用于许多数据采集系统中。AD524的输出失调电压漂移小于25 µV/°C，输入失调电压漂移小于0.5 µV/°C，单位增益时的共模抑制(CMR)高于90 dB（G = 1000时为120 dB），最大非线性度为0.003% (G = 1)。除了出色的直流特性之外，AD524还具有25 MHz的增益带宽积(G = 1000)。为了适应高速数据采集系统，该器件具有5 V/µs的输出压摆率和15 µs的0.01%建立时间（G = 1至100）。

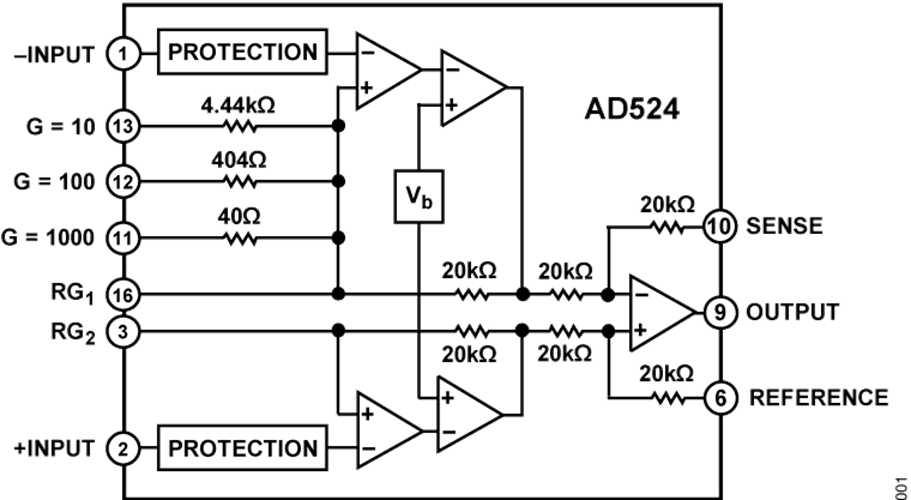

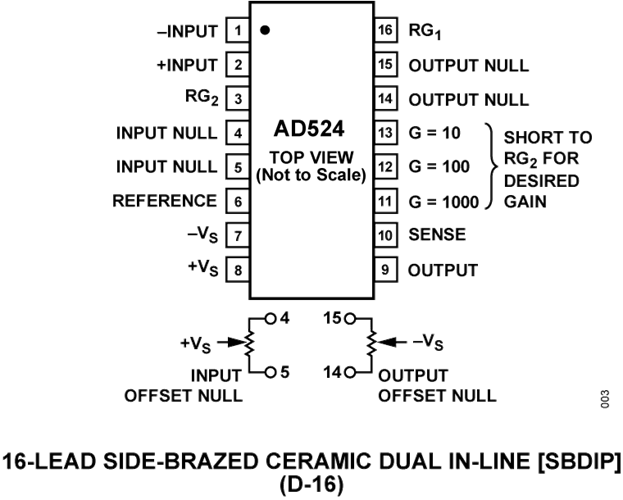

作为一款完整的放大器，对于固定增益1、10、100和1000，AD524不需要任何外部器件。对于1与1000之间的其它增益设置，该器件只需要一个外部电阻。AD524的输入端受到充分保护，不受上电和断电时的故障影响。AD524 IC仪表放大器提供四种不同精度和工作温度范围的产品。经济型“A”级、低漂移“B”级和更低漂移、更高线性度“C”级的额定工作温度范围为-25°C至+85°C。“S”级保证器件在-55°C至+125°C扩展温度范围内具有额定性能。这些器件提供16引脚陶瓷DIP、SOIC和20引脚无铅片式载体三种封装。

产品聚焦

1. AD524具有保证低失调电压、低失调电压漂移和低噪声等特性，适合精密高增益应用。
2. AD524在功能上是完整的，引脚可编程增益为1、10、100和1000，通过一个电阻可设置任何增益。
3. 针对极高精度应用，以及为使增益范围调整应用中的失调电压变化较小，该器件提供了输入和输出失调零点校准引脚。
4. AD524的输入端受到保护，不受上电和断电时的故障影响。
5. AD524提供出色的动态性能：增益带宽积为25 MHz，全功率响应为75 kHz，0.01%建立时间为15 μs（20 V步进，G = 100）。
