TI德州仪器 ADUM3195 产品介绍
2026-04-14
0次
说明
- 用于隔离电压测量的高阻抗输入
- 低失调误差和漂移（输出失调电压）：25°C 时为 ±6mV（最大值），−22 μV/°C（典型值）
- 低增益误差和漂移：±0.5%（最大值）和 ±27 ppm/°C（最大值）
- 电源电压范围
- VDD1：4.5V 至 5.5V
- VDD2：4.5V 至 5.5V
- 带宽：210kHz
- 隔离电压：对于 ADuM3195，为 3000V RMS
- 安全和监管审批（申请中）
- UL 认证（申请中）：3000 V RMS 持续 1 分钟，符合 UL 1577 标准
- CSA（申请中）
- VDE 符合性证书（待定）
- DIN VDE V 0884-11:2017-01
- VIORM = 636 V 峰值（增强）
- 宽温度范围
- 工作环境温度范围：−40°C 至 +125°C
- 最高结温：150°C
- 通过 AEC-Q100 汽车应用认证
特性

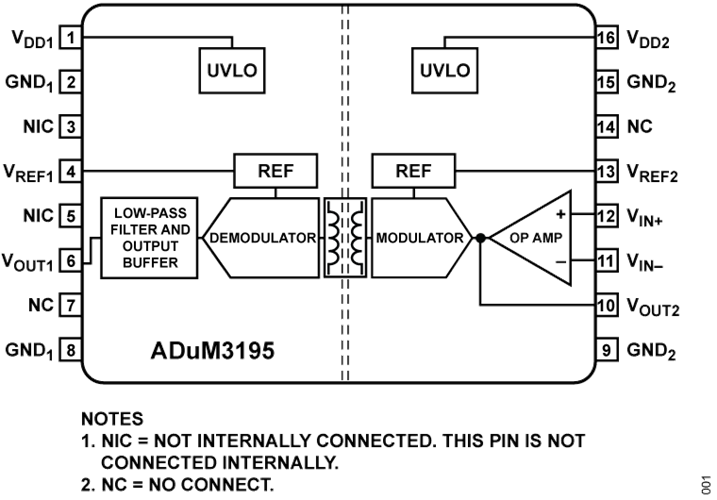

ADuM3195 是采用 ADI 公司 iCoupler® 技术的隔离放大器。ADuM3195 具有极低失调和增益误差，使其非常适合许多隔离电压检测应用。
基于光耦合器的解决方案在生命周期中以及在高温下具有不确定的电流传输比，ADuM3195 与其不同，此套件的传输功能在其生命周期中保持不变，并且在 −40°C 至 +125°C 的宽温度范围内保持稳定。
ADuM3195 内包含一个适用于各种常用应用的宽带运算放大器。还包含两个高精度的 2.5V 基准电压源输出。

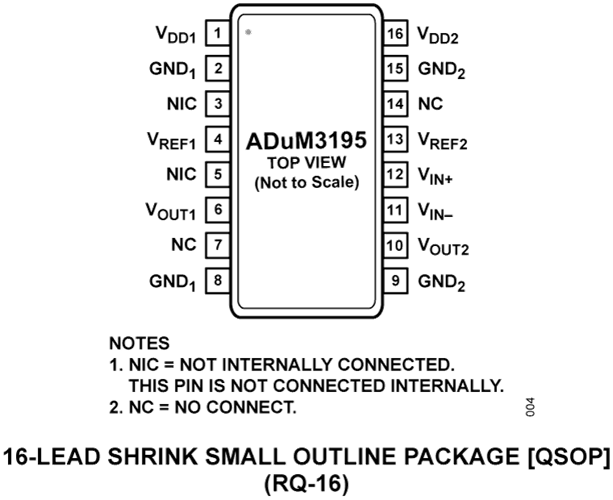

ADuM3195 采用 16 引脚四分之一小外形封装 (QSOP)，额定隔离电压为 3000 V RMS。
应用
- 逆变器
- DC-DC 转换器
- 板载充电器
受美国专利 5,952,849、6,873,065 和 7,075,329 保护。其他专利正在申请中。
参数
类型 | 描述 |
航空航天和防务 | 机上娱乐 |
汽车 | 车辆电气化系统 |
电能 | 储能和电源转换 |
工业自动化技术 (IAT) | 工厂自动化&过程控制 |
仪器仪表和测量 | 自动化测试设备 |
