TI德州仪器 AD215 产品介绍
2026-04-14
0次
说明
- 隔离电压额定值：1,500 V（均方根值）
- 宽带宽：120 kHz全功率带宽(-3 dB)
- 快速压摆率：6 V/μs
- 快速建立时间：9 µs
- 低谐波失真：-80 dB (1 kHz)
- 低非线性度：±0.005%
- 宽输出范围：±10 V（最小值，缓冲）
- 内置隔离电源：±15 V（直流，±10 mA）
- 额定温度范围：-40°C至+85°C
特性

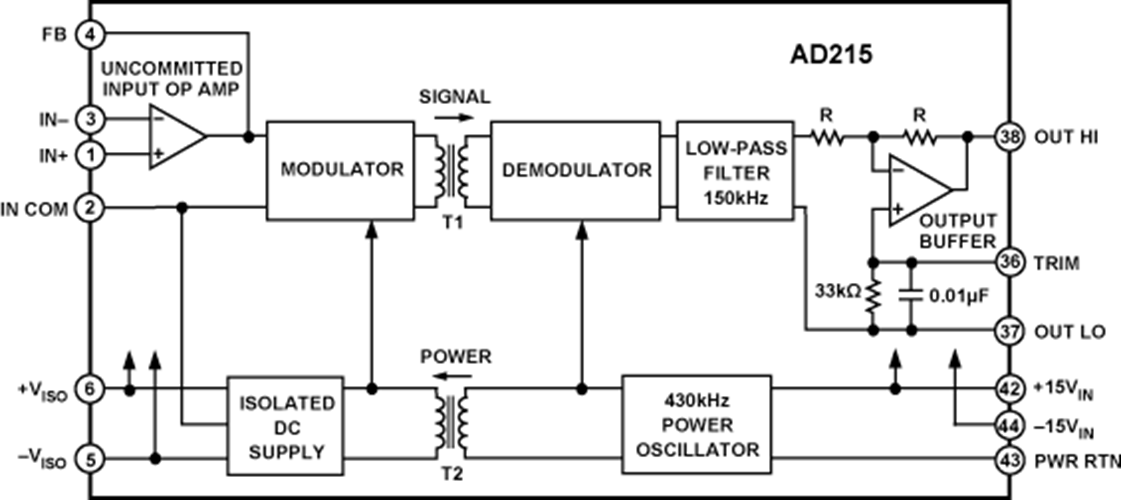

AD215是一款高速输入隔离放大器，用于隔离和放大宽带宽模拟信号。它采用创新的电路和变压器设计，不仅具有宽带动态特性，同时仍保留关键的直流特性。
AD215在器件的输入端与输出端之间提供完整的电流隔离，包括用户可用的前端隔离电源。该器件功能设计全面，采用±15 V直流电源供电，无需用户提供隔离式DC/DC转换器。因此，设计人员可以将电路开销降至低点，从而降低整体系统设计复杂度与器件成本。
AD215设计注重提供较大的灵活性和易用性，可广泛用于必须在高共模电压(CMV)条件下测量快速模拟信号的各种应用。输入/输出范围为±10 V，额定增益范围为1 V/V至10 V/V，缓冲输出具有失调调整功能，用户可用的隔离前端电源可在±10 mA电流时产生±15 V直流电压。
应用
参数
类型 | 描述 |
航空航天和防务 | 无人飞行器(UAV)系统 |
