TI德州仪器 AD203 产品介绍
2026-04-14
0次
说明
- 坚固设计：经过MIL-STD-883C特性测试
- 环境测试方法
1004（防潮性）
1010条件B（温度循环，-55°C至+125°C）
2002条件B（机械冲击，1,500 g (0.5 ms))
2004（导联线完整性）
2007条件A（可变频率振动，20g）
2015（耐溶剂性能）
- 环境测试方法
- -可靠设计：符合严格的质量和可靠性标准
- 在整个军用温度范围内进行特性测试
- 额定性能：-55°C至+125°C
- 10 kHz全功率带宽
- 低非线性度：±0.025%（最大值）
- 宽输出范围：±10 V（最小值，至2.5 kΩ负载）
- 高CMV隔离度：1500 V RMS连续
- 隔离电源：±15 V DC (±5 mA)
- 小尺寸：2.23"x0.83"x0.65" 56.6 mmx21.1 mmx16.5 mm
- 非专用输入放大器

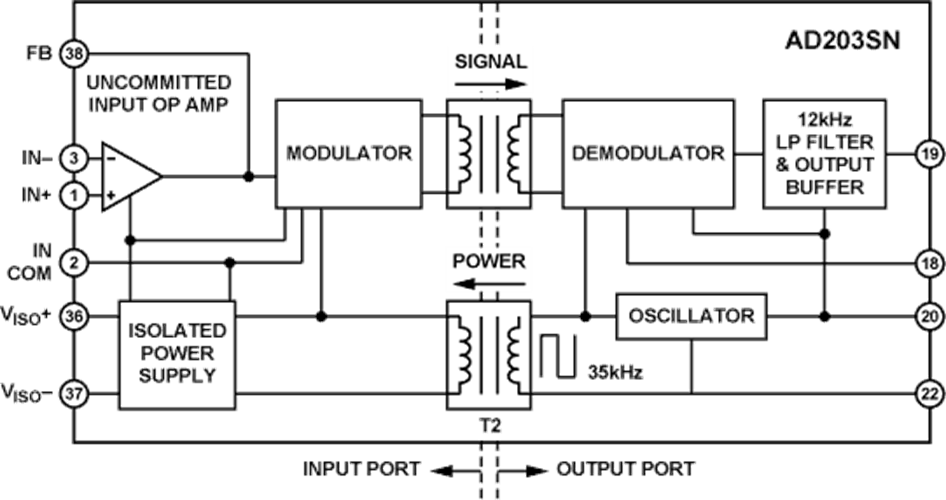

- 通过变压器耦合实现双端口隔离
特性
AD203SN明确针对恶劣的工作环境设计制造。属于ADI公司的AD200系列，是一款低成本、高性能、变压器耦合式隔离放大器。电路设计、变压器构造、表贴元件和装配自动化均实现技术创新，使得这款隔离器结实耐用、经济实惠，适用于军用温度范围，同时还保持或改善了AD202/AD204系列的关键性能规格。
AD203SN利用内部变压器耦合，可在隔离放大器（包括电源）的输入级与输出级之间提供整体电气隔离。AD203SN功能设计全面，采用+ 15 V直流单电源供电，无需外部DC/DC转换器。因此，设计人员可以将必要的电路开销降至低点，从而降低整体设计与元件成本。此外，变压器耦合器件的功耗、非线性度和漂移特性明显优于通过其他隔离技术实现的特性，而不影响带宽或噪声性能。最后，AD203SN即使在持续共模应力下也能保持高性能。
AD203SN设计注重提供较大的灵活性和易用性，可广泛用于必须在高CMV条件下测量或传输信号的各种应用。AD203SN具有± 10 V输出范围、非专用输入放大器、输出缓冲器、10 kHz全功率宽带以及± 15 V dc (±5 mA)前端隔离电源。
应用
- 发动机监控和控制
- 手机多通道数据采集系统
- 仪器仪表和/或控制信号隔离
- 分流测量
- 高压仪表放大器
参数
类型 | 描述 |
航空航天和防务 | 无人飞行器(UAV)系统 |
