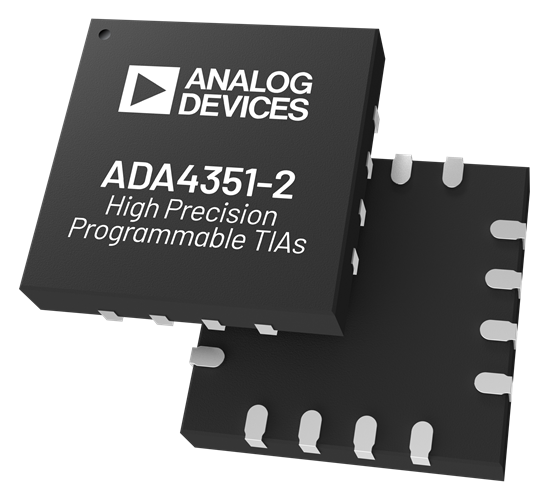

TI德州仪器 ADA4351-2 产品介绍
2026-04-14
0次
说明
- 小型双通道完整 PGTIA 和 AFE 解决方案
- 小尺寸封装：16 引脚 LFCSP，3 mm × 3 mm
- 集成开关，每通道 2 个外部增益
- 从皮安到毫安的宽动态范围输入电流
- 出色的直流精度
- 低失调电压：±100 μV（最大值），25°C
- 低失调电压漂移：±0.85 μV/°C（最大值），−40°C to +125°C
- 低输入偏置电流：±9 pA（最大值），25°C
- 低关断漏电流：±90 pA（最大值）（−40°C 指 +125°C）
- 新的集成架构消除了开关电阻引起的增益误差
- 单电源供电：+2.7 V 到 +5.5 V（双电源供电：±1.85 V 至 ±2.75 V）
- 宽增益带宽乘积：8.5 MHz
- 宽工作温度范围：−40°C 至 +125°C
特性
ADA4351-2 是一款紧凑型单片双通道精密可编程增益跨阻放大器 (PGTIA)。ADA4351-2 是一款突破性解决方案，可在宽动态范围内精确测量小电流。在 −40°C 至+125°C 的宽温度范围内，ADA4351-2 的精度使用户能够在室温下对终端设备进行一次校准，从而节省测试时间和成本。ADA4351-2 的每个通道集成了两个低关断漏电流开关，并且可使用两个用户可选的外部电阻器对增益进行编程，以提供灵活、功能齐全的紧凑型 PGTIA 解决方案。单独的模拟和数字电源允许 ADA4351-2 的放大器在双极性电源下运行，而集成逻辑电平转换允许数字接口保持接地参考。此外，凭借强大的输出级和低噪声，ADA4351-2 可以直接驱动 16 位精度模数转换器（ADC，例如 AD4696），提供完整的模拟前端 (AFE)，以满足最具有挑战性的精密电流测量应用。
ADA4351-2 采用 3 mm × 3 mm LFCSP 封装，相对于使用独立运算放大器 (op amp) 和开关的离散设计，可减少高达 70% 的印刷电路板 (PCB) 面积。此外，LFCSP 背面没有裸露焊盘 (EPAD)，无需导孔，并允许在套件下的 PCB 的所有层上进行布线，从而进一步减少电路板面积并提供最紧凑的 PGTIA 和 AFE 解决方案。
应用
- 精密电流至电压（I 至 V）转换
- 可编程增益 TIA
- 光电探测器接口和放大
- 光学网络设备
- 光功率测量
- 仪器仪表—光谱学和色谱法
- 精密数据采集系统 (DAQ)
参数
类型 | 描述 |
数据中心 | 光纤网络连接 |
