TI德州仪器 ADA4510-2 产品介绍
2026-04-14
0次
说明
- 低失调电压漂移:±70 nV/°C(典型值)
- 低失调电压:±5 μV(典型值),±20 μV(最大值)
- 低电压噪声:1 μV p-p(0.1 Hz 至 10 Hz,典型值)
- 低电压噪声密度:5 nV/√Hz(典型值,f = 1 kHz)
- 高共模抑制:140 dB(典型值)
- 低输入偏置电流:±10 pA(最大值)
- 宽增益带宽乘积:10.4 MHz(典型值)
- 高摆率:19 V/μs(典型值)
- 低 THD:−134 dB(f = 1 kHz 时)
- 低静态电源电流:每个放大器 1.45 mA(典型值)
- 宽电源电压范围:6 V 至 40 V,±3 V 至 ±20 V
- 集成 EMI 滤波器
- 多路复用器兼容输入
- 轨到轨高阻抗输入:差模和共模
- 快速稳定时间
- 轨到轨输出
- 无相位反转
- 大型容性负载驱动能力:1 nF
- 宽额定温度范围:−40°C 至 +125°C

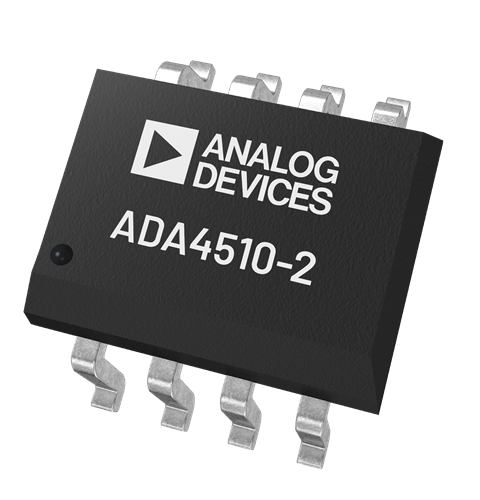

- 采用 8 引脚标准小型封装 (SOIC_N)
特性
ADA4510-2 是一款双通道、40 V、高精度、低输入偏置电流、低失调电压、低失调电压漂移、低噪声、轨到轨输入和输出运算放大器,可用于信号链的任意点,包括检测、调理和输出驱动。借助 ADI 公司专有的 DigiTrim™ 技术,ADA4510-2 可实现出色的低失调漂移(典型值:±70 nV/°C,最大值:±500 nV/°C)和低失调电压(典型值:±5 μV,最大值:±20 μV),从而简化了精密设计中的温度校准过程。
ADA4510-2 提供出色的直流精度和交流性能,使其成为各种信号链应用的上佳选择。通过集成可靠的多路复用兼容架构,ADA4510-2 可有效解决常见的系统失真和建立问题,并提供多路复用多通道精密信号链中所需的出色精度。ADA4510-2 的额定工作温度范围为 −40°C 至 +85°C 和 −40°C 至 +125°C,采用 8 引脚 SOIC_N 封装。
应用
- 电子测试与测量
- 数据采集系统
- 自动测试设备
- 医疗仪器
- 多路复用输入信号链
- 精密电流测量
- 光电二极管放大器
受美国专利 11,329,612 号保护;其他专利正在申请中。
