TI德州仪器 ADA4098-2 产品介绍
2026-04-14
0次
说明
- 超宽共模输入范围：−VS − 0.1 V 至 −VS + 70 V
- 宽电源电压范围：+3 V 至 +50 V (对于 PSRR 则至±25 V)
- 低电源电流：每信道 165 μA（典型值）
- 低输入失调电压：±35 μV（最大值）
- 低输入失调电压漂移：最大值 ±0.5 μV/°C（B 级）
- 低输入电压噪声：
- 1/f噪声角：6Hz（典型值）
- 0.1 Hz 到 10 Hz 时典型值为 400 nV p-p
- 100 Hz 时，为 17 nV/√Hz（典型值）
- 高速
- GBP：fTEST = 2.5 kHz 时，典型值为 1.05 MHz
- 压摆率：ΔVOUT = 25 V 时，为 0.85 V/μs （典型值）
- 低电源电流关断：20 μA（最大值）
- 低输入失调电流：±700 pA（最大值）
- 大信号电压增益：ΔVOUT = 3.5 V 时，最小值为 126 dB
- CMRR：VCM = −0.1 V 至 +70 V 时，最小值为 120 dB
- PSRR：VSY = +3 V 至 ±25 V 时，最小值为 123 dB
- 输入无相位反转过载
- ±3 kV HBM 和 ±1.25 kV FICDM
- 宽温度范围：−55°C至+150°C（H 级）
特性
ADA4098-1 和 ADA4098-2 是单/双路、鲁棒性好、精密、轨到轨输入和输出运算放大器 (op amps)，其输入工作范围为 −VS 至 +VS 及以上，在本数据手册中称为 Over-The-Top™。该套件具有<35 μV的失调电压、 700 pA 的输入偏置电流（IB）<，且可在 3 V至 50V 的单电源或分离电源下工作。ADA4099-1 和 ADA4099-2 每个信道分担 165 μA 的静态电流。
ADA4098-1 和 ADA4099-2 Over-The-Top™ 输入级具有抗恶劣环境的强大输入保护功能。输入可承受高达 80 V 的差分电压，而不会破坏或降低直流精度。运行共模输入范围从轨到轨及更高扩展到高达 70 V VS，独立于 +VS 电源。
ADA4098-1 和 ADA4099-2 是单位增益稳定的，每个信道可以驱动高达 20mA 的负载。该套件还可以驱动高达 200 pF 的电容性负载。上述放大器具有低功耗关断功能。
ADA4098-1 采用标准的 6 引脚、纤薄型晶体管 (TSOT) 封装。ADA4098-2 采用 8 引脚标准小型封装（SOIC_N）、8 引脚迷你小型封装（MSOP）和 10 引脚引线框架芯片级封装（LFCSP）。
应用
- 工业传感器调节

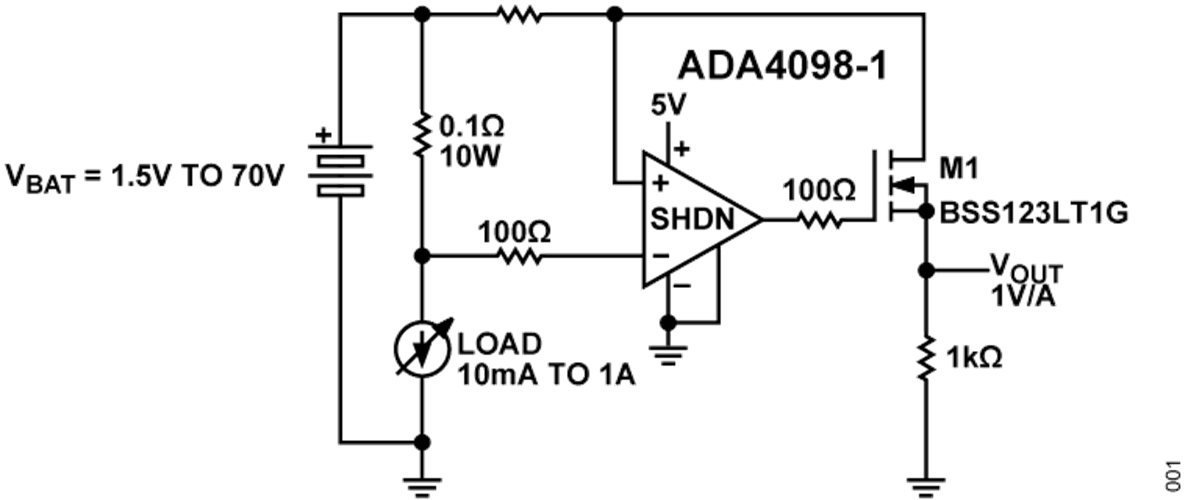

- 电源电流检测
- 电池和电源监控
- 恶劣环境中的前端放大器
- 4mA 至 20mA 变送器
