TI德州仪器 ADA4099-2 产品介绍
2026-04-14
0次
说明
- 超宽的共模范围：−VS −0.1V到−VS + 70V
- 宽电源电压范围：（VSY）：+3.15V至+50V（PSRR为±25V）
- 低电源电流：每个信道1.5mA（典型值）
- 低输入失调电压：±40μV（最大值）
- 低输入失调电压漂移：±0.4μV/°C（最大值）
- 低电压噪声：
- 1/f噪声角：6Hz（典型值）
- 0.1Hz到10 Hz时典型值为150nV p-p
- 100Hz时的典型值7nV/√Hz（en）
- 高速
- GBP：8 MHz（典型值）
- 压摆率：ΔVOUT=25V 时为 5.5V/μs（典型值）
- 低功耗关断20μA（最大值）
- 低输入偏置电流：±10nA（最大值）
- 大信号电压增益：120dB（最小值）
- CMRR：118dB（最小值）
- PSRR：123dB（最小值）
- 输入无相位反转过载
- ±2kV HBM和±1.25kV FICDM
- 宽温度范围：−55°C至+150°C（H 级）
特性
ADA4099-1 和 ADA4099-2均为稳定可靠的单通道/双通道、精密、轨到轨输入/输出运算放大器，输入电压范围为−VS至+VS及以上，在本数据手册中被称为Over-The-Top™。这些器件具有<40 μV的失调电压，<10 nA的输入偏置电流(IB)，可以使用3.15 V至50 V的单电源或双电源供电。ADA4099-1和ADA4099-2每通道消耗1.5 mA静态电流。
ADA4099-1和ADA4099-2 Over-The-Top输入级针对恶劣环境提供稳健的输入保护功能。输入可以承受高达80 V的差分电压，而不损坏或降低直流精度。工作输入共模电压范围为轨到轨至以上，可以比–VS高70 V，与+VS电源无关。
ADA4099-1和ADA4099-2单位增益稳定，每通道可以驱动高达20 mA的负载。该器件也可以驱动高达100 pF的容性负载。这些放大器支持低功耗关断。

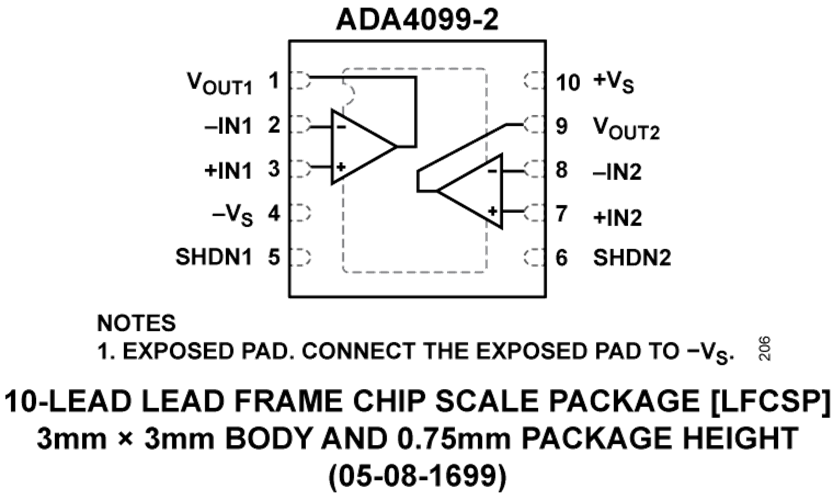

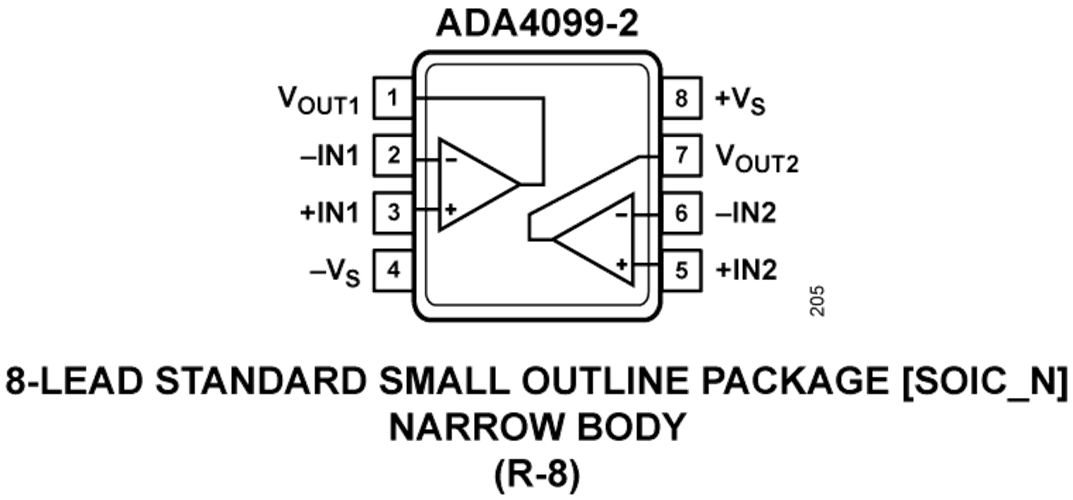

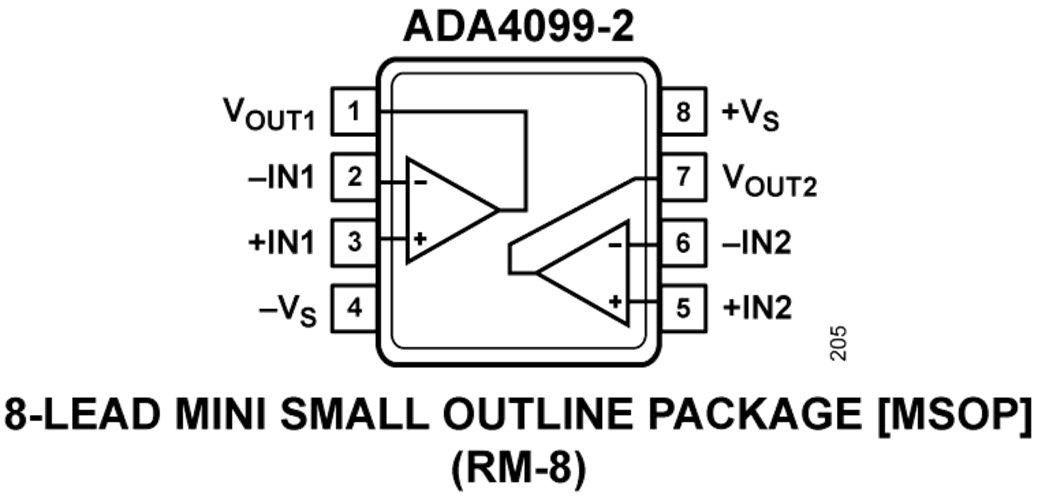

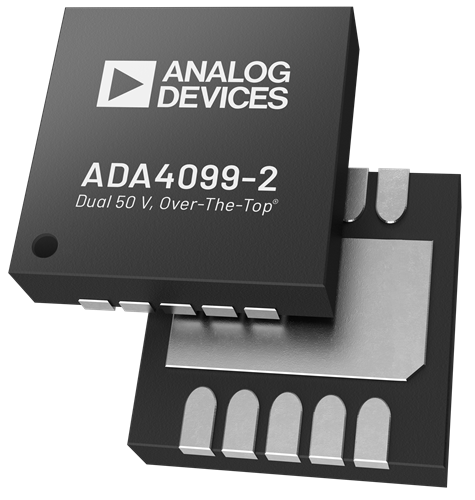

ADA4099-1采用标准的6引脚超薄小型晶体管(TSOT)封装。ADA4099-2提供三种封装：8引脚、标准小型封装(SOIC_N)，8引脚小型封装(MSOP)，以及10引脚架构芯片级封装(LFCSP)。
应用
- 工业传感器信号调理

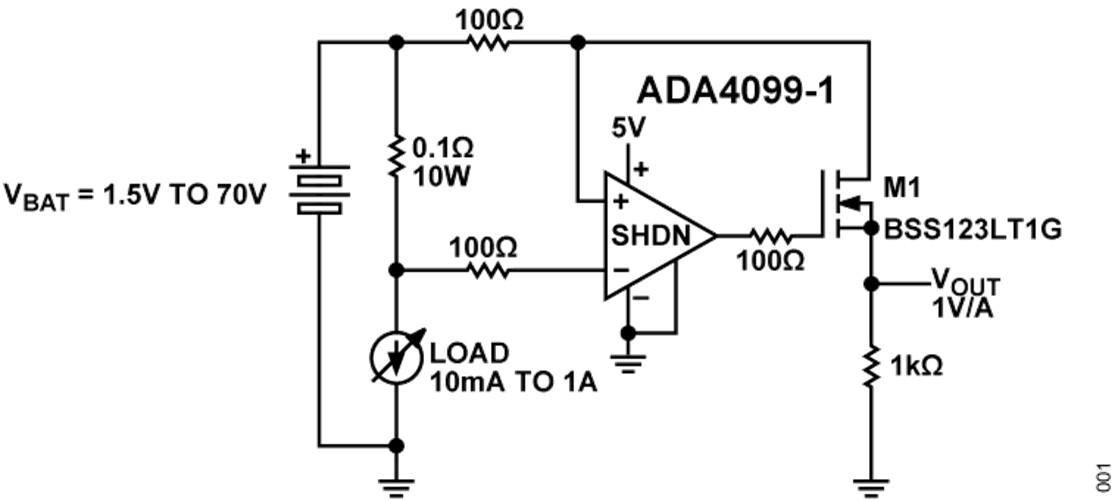

- 电源电流检测
- 电池和电源监控
- 恶劣环境下的前端放大器
- 4 mA至20 mA变送器
参数
类型 | 描述 |
航空航天和防务 | 飞行管理和发动机控制 |
工业自动化技术 (IAT) | 状态监控的振动检测 |
仪器仪表和测量 | 自动化测试设备 |
