TI德州仪器 ADA4097-1 产品介绍
2026-04-14
0次
说明
- 超宽共模输入范围：−VS − 0.1 V至−VS + 70 V
- 宽电源电压范围：+3 V至+50 V（测PSRR时电源为±25 V）
- 低电源电流：32.5 μA（典型值）
- 低输入失调电压：±60 μV（最大值）
- 低输入失调电压漂移：±1 μV/°C（最大值，B级）
- 低输入电压噪声
- 6 Hz典型1/f噪声转折频率
- 1000 nV p-p（0.1 Hz至10 Hz，典型值）
- GBP：130 kHz（fTEST = 250 Hz，典型值）
- 摆率：0.1 V/μs（ΔVOUT = 4 V，典型值）
- 低关断电源电流：20 μA（最大值）
- 低输入失调电流：±300 pA（最大值）
- 大信号电压增益：120 dB（ΔVOUT = 3.5 V，最小值）
- 共模抑制比(CMRR)：120 dB（VCM = −0.1 V至+70 V，最小值）
- PSRR：123 dB（VSY = +3 V至±25 V，最小值）
- 输入过驱时无相位反转
- ±2 kV HBM和±1.25 kV FICDM
- 宽工作温度范围：-55°C至+150°C（H级）
- 为单通道6引脚TSOT和双通道10引脚LFCSP封装提供关断特性
特性
ADA4097-1/ADA4097-2 是单路和双路稳健、精密、轨到轨输入和输出运算放大器 (op amps)，其输入工作范围为 −VS 至 +VS 及以上，本数据中提及表作为 Over-The-Top™。这些器件具有 <60 μV 的失调电压、<0.3 nA 的输入偏置电流 (IB)，并且可以在 3 V 至 50 V 的单电源或分离电源上运行。ADA4097-1/ADA4097-2 消耗 32.5 μA每个通道的电源电流。
ADA4097-1/ADA4097-2 Over-The-Top™ 输入级具有强大的输入保护功能，适用于恶劣环境。输入可以承受高达 80 V 的差分电压，而不会损坏或降低直流精度。工作共模输入范围从轨到轨延伸，最高可达 70 V > –VS，与 +VS 电源无关。
ADA4097-1/ADA4097-2 单位增益稳定，可驱动每通道需要高达 20 mA 的负载。这些器件还可以驱动高达 200 pF 的容性负载。这些放大器具有低功耗关断功能。

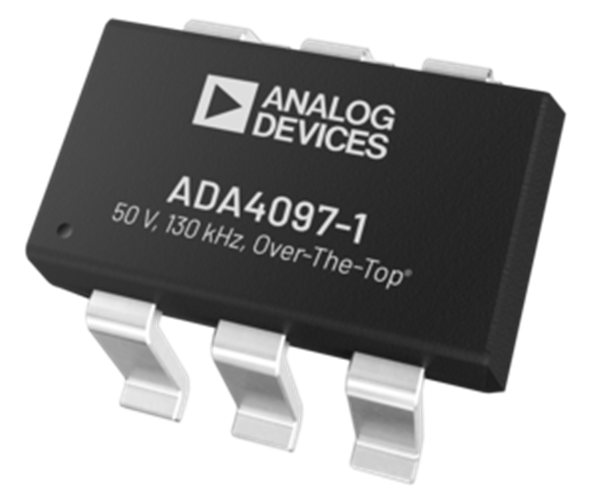

ADA4097-1 采用标准的 6 引脚薄型小外形晶体管 (TSOT) 封装。 ADA4097-2 采用 8 引脚标准小外形 (SOIC_N) 封装、8 引脚迷你小外形封装 (MSOP) 和 10 引脚引线框架芯片级封装 (LFCSP)。
应用
- 工业传感器调理
- 电源电流检测
- 电池和电源监控
- 恶劣环境下的前端放大器
- 4 mA至20 mA发射机
参数
类型 | 描述 |
工业自动化技术 (IAT) | 现场仪器仪表 |
