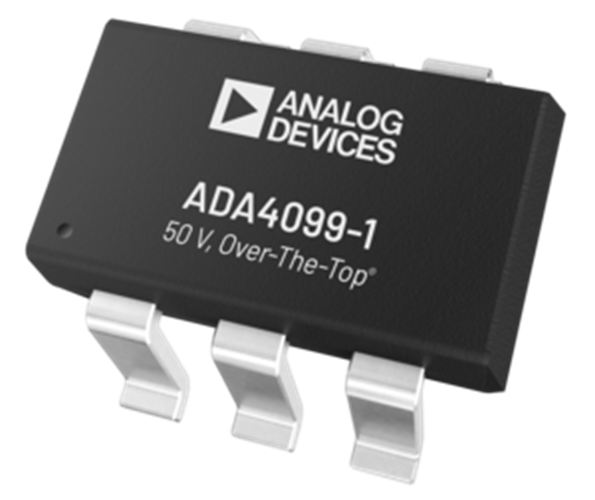

TI德州仪器 ADA4099-1 产品介绍
2026-04-14
0次
说明
- 超宽共模范围：−VS – 0.1 V 至 −VS + 70 V
- 宽电源电压范围 (VSY)：+3.15 V 至 +50 V (测 PSRR 时电源为 ±25 V)
- 低电源电流：每通道 1.5 mA（典型值）
- 低输入失调电压：±40 µV（最大值）

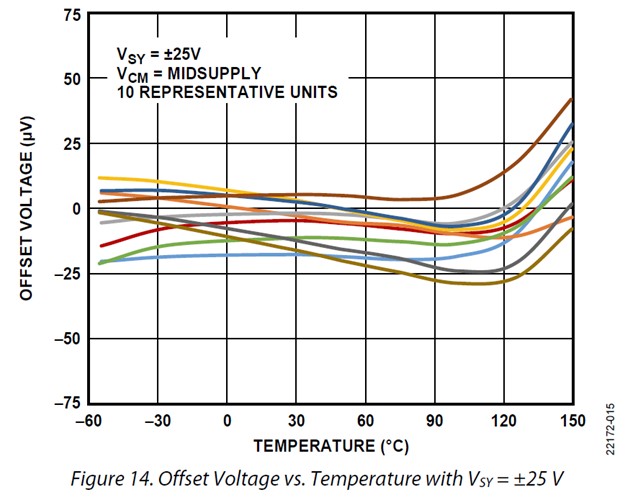

- 低输入失调电压漂移：±0.4 µV/°C （最大值）
- 低电压噪声：
- 1 / f 噪声转折频率：6 Hz（典型值）
- 150 nV p-p（0.1 Hz至10 Hz，典型值）
- 7 nV/√Hz （100 Hz，典型值，en）
- 高速
- GBP：8 MHz（典型值）
- 摆率：5.5 V/µs（ΔVOUT = 25 V ，典型值）
- 低关断电源电流：20 μA（最大值）
- 低输入偏置电流：±10 nA（最大值）
- 大信号电压增益：最小值120 dB
- 共模抑制比(CMRR)：最小值118 dB
- PSRR：最小值123 dB

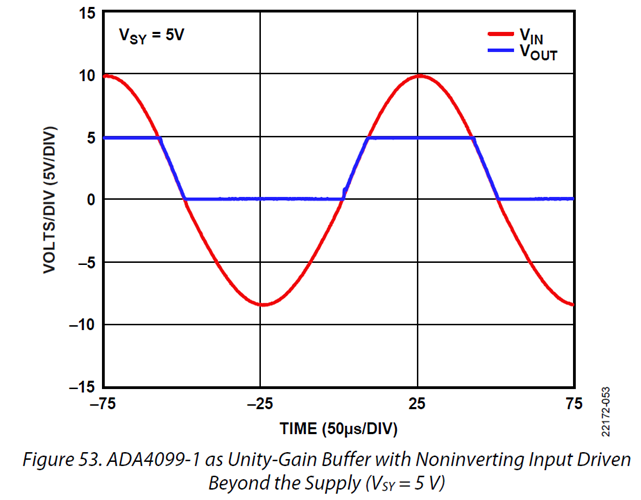

- 输入过驱时无相位反转
- ±2 kV HBM和±1.25 kV FICDM
- 宽工作温度范围：-55°C至+150°C（H级）
特性
ADA4099-1 and ADA4099-2均为稳定可靠的单通道/双通道、精密、轨到轨输入/输出运算放大器，输入电压范围为 −VS 至 +VS 及以上，在数据手册中称为“Over-The-Top”™。。这些器件具有<40 μV的失调电压，<10 nA的输入偏置电流(IB)，可以使用3.15 V至50 V的单电源或双电源供电。ADA4099-1和ADA4099-2每通道消耗1.5 mA静态电流。
ADA4099-1和ADA4099-2 Over-The-Top输入级针对恶劣环境提供稳健的输入保护功能。输入可以承受高达80 V的差分电压，而不损坏或降低直流精度。工作输入共模电压范围为轨到轨至以上，可以比−VS高70 V，与+VS电源无关。
ADA4099-1和ADA4099-2单位增益稳定，每通道可以驱动高达20 mA的负载。该器件也可以驱动高达100 pF的容性负载。这些放大器支持低功耗关断。
ADA4099-1采用标准的6引脚超薄小型晶体管(TSOT)封装。ADA4099-2提供三种封装：8引脚、标准小型封装(SOIC_N)，8引脚小型封装(MSOP)，以及10引脚架构芯片级封装(LFCSP)。
应用
- 工业传感器信号调理

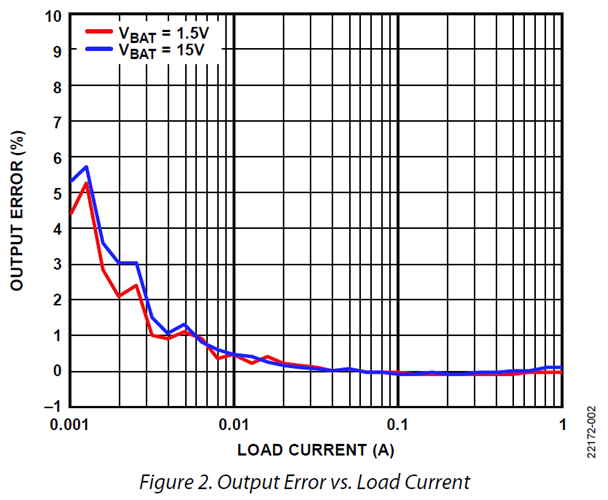

- 电源电流检测
- 电池和电源监控
- 恶劣环境下的前端放大器
- 4 mA 至 20 mA 变送器
参数
类型 | 描述 |
航空航天和防务 | 导弹和精确打击武器 |
仪器仪表和测量 | 自动化测试设备 |
