TI德州仪器 ADA4355 产品介绍
2026-04-14
0次
说明
- 高性能、电流输入、数据采集 μModule，括 TIA、模拟滤波器、ADC 驱动器和 ADC
- 3 个可选的 TZ 设置：2 kΩ,、20 kΩ 和 200 kΩ
- ADC 的内部 1.8 V LDO
- 所有无源组件，包括电源去耦

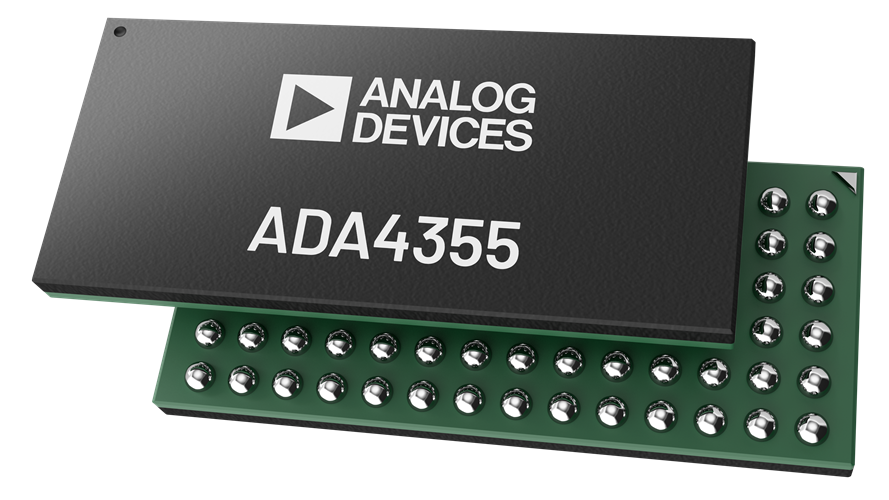

- 小尺寸：12.00 mm × 6.00 mm CSP_BGA
- 采用 3.3 V 单电源供电
- 满量程输入电流为 800 μA (TZ = 2 kΩ)
- 快速输入过载恢复
- 高模拟输入电流至 40 mA
- 模拟滤波器，用于降噪和抗混叠滤波
- 可选的 1.0 MHz 和 100 MHz LPF 带宽
- 低输入参考电流噪声：16 pA rms
- TZ = 200 kΩ，65536 平均值，1 MHz 模拟滤波器
- 支持低至 10 ns 的输入脉冲宽度
- 采样率高达 125 MSPS 的 14 位 ADC
- 串行 LVDS 数据输出
- SPI 控制接口
- 静态功率：546 mW，启用 LDO
- 温度范围：−40 °C 至 +85 °C
特性
ADA4355 是一款完整的高性能电流输入 μModule®。为了节省空间，ADA4355 包括所有必需的有源和无源元件，以实现完整的电流位数据采集解决方案，支持小型光学模块和多通道系统。
该套件的高速跨阻放大器（TIA）支持 10 ns 脉冲宽度，从而为飞行时间 (ToF) 的测量提供了高空间分辨率。此外，ADA4355 包含三个 TIA 增益 (TZ) 设置，以较大限度地提高动态范围。内部可选模拟低通滤波器 (LPF) 可以将套件带宽限制在 100 MHz 的转折频率，以较大限度地降低宽带噪声，同时还可以作为 125 MSPS模数转换器的抗混叠滤波器。对于较低带宽的信号或较宽的信号脉冲（例如 20μs 或更宽），滤波器可以将截止频率设置为 1.0 MHz，进行额外降噪。
14 位 ADC 以高达 125 MSPS 的速率转换放大的电压信号，并通过两条串行低压差分信号 (LVDS) 数据通道输出数字化信号，每条通道的速率最高可达 1 Gbps。数据时钟输出 (DCO) 工作频率高达 500 MHz，支持双倍数据速率 (DDR) 操作。
ADA4355 从大输入电流信号中实现快速过驱恢复，采用 12.00 mm × 6.00 mm CSP_BGA 封装，工作温度范围为 40°C 至 +85°C。
应用
- 电流电压转换
- 化学分析仪
- 质谱分析
- 飞行时间
- 光纤检测
- OTDR
- 光学放大器
- 可重新配置的光分插复用器（ROADM）
参数
类型 | 描述 |
航空航天和防务 | 导弹和精确打击武器 |
