TI德州仪器 ADA4523-1 产品介绍

2026-04-14 0次

说明

电源电压范围：4.5 V至36 V
失调电压：±4 µV（最大值，5 V时）
失调电压漂移：0.01 µV/°C（最大值，5 V时）
输入噪声

电压：88 nV p-p（0.1 Hz至10 Hz，典型值）
频谱密度电压：4.2 nV/√Hz（1 kHz，典型值）

轨到轨输出
单位增益稳定
GBP：5 MHz（典型值）
压摆率：1.8 V/μs（典型值，下降）

PSRR：168 dB（典型值，V_S = 4.5 V至36 V）/li>
开环电压增益：160 dB（典型值，V_OUT = −14.75 V至+14.75 V，R_L = 10 kΩ，V_S = 30 V）
CMRR：160 dB（典型值，V_CM = −15.1 V至+13.5 V，V_S= 30V）
集成EMI滤波器
关断模式
接地检测
提供8引脚SOIC、8引脚MSOP和8引脚LFCSP三种封装

特性

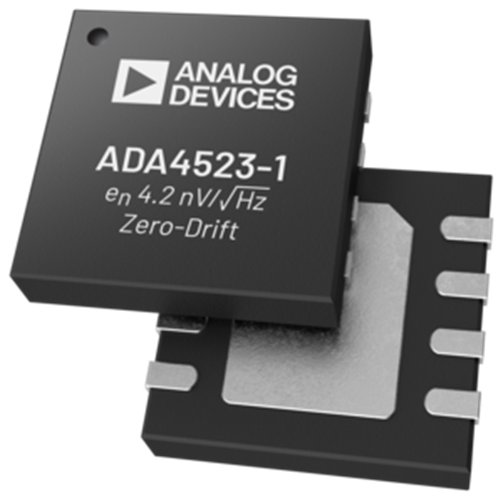

ADA4523-1是一款高电压、低噪声、零漂移运算放大器，可在4.5 V至36 V宽电源范围内提供精密直流性能。失调电压和1/f噪声得到抑制，使该放大器能够实现最大±4 µV的失调电压以及88 nV p-p（典型值）的0.1 Hz至10 Hz输入噪声电压。ADA4523-1的自校准电路在0.01 µV/°C（最大值）温度下具有低失调电压漂移以及随时间而变化的零点漂移。此外，ADA4523-1利用片内滤波实现较高的抗电磁干扰(EMI)能力。

宽电源范围与低噪声、低失调、168 dB电源抑制比(PSRR)和160 dB共模抑制比(CMRR)相结合，使ADA4523-1非常适合高动态范围测试、测量和仪器仪表系统。
