说明
- 低电源电流:最大 2μA(每个放大器)
- 失调电压:5μV(最大值)
- 失调电压漂移:0.02μV /°C(最大值)
- 输入偏置电流:
- 3 pA (典型值)
- 30 pA(最大值), –40°C ~ 85°C
- 100 pA(最大值), –40°C ~ 125°C
- 集成 EMI 滤波器(1.8 GHz 时可抑制 114 dB)
- 关断电流:最大 170 nA(每个放大器)
- 轨到轨输入和输出
- 工作电压范围:1.7 V ~ 5.25 V
- AVOL:140 dB(典型值)
- 低电量上电,适用于占空比应用
- 额定温度范围:
- –40°C ~ 85°C
- –40°C ~ 125°C
- SC70, TSOT23, MS8, DFN10, TSSOP14 以及
QFN16 封装
特性
LTC2063/LTC2064/LTC2065 分别是单通道/双通道/四通道的低功耗、零漂移、20kHz 放大器。LTC2063/LTC2064/LTC2065 支持以极低的功耗水平进行高分辨率测量。
典型电源电流为每个放大器 1.4µA,最大值为 2µA。可用关断模式已进行优化,可以在占空比应用中较大限度地降低功耗,并且在上电过程中具有低电量损耗特性,降低了系统的总体功耗
LTC2063/LTC2064/LTC2065’的自校准电路可以实现极低的输入失调(最大 5µV)和失调漂移 (0.02µV /°C) 。最大输入偏置电流仅为 20 pA,而且在整个额定温度范围内不超过 100 pA。LTC2063/LTC2064/LTC2065 具有极低的输入偏置电流,因此可以在反馈网络中使用高价值的节电电阻器。
凭借超低的静态电流和出色的精度,LTC2063/LTC2064/LTC2065 可在便携式能量采集和无线传感器应用中用作信号链构建模块。

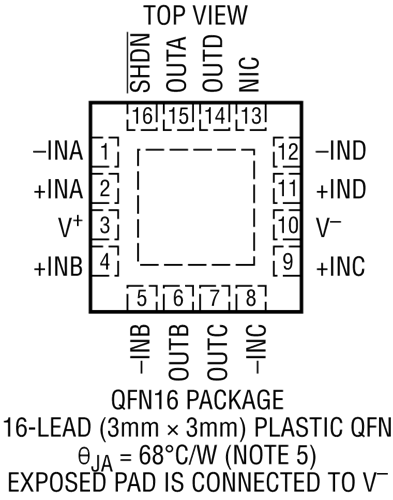

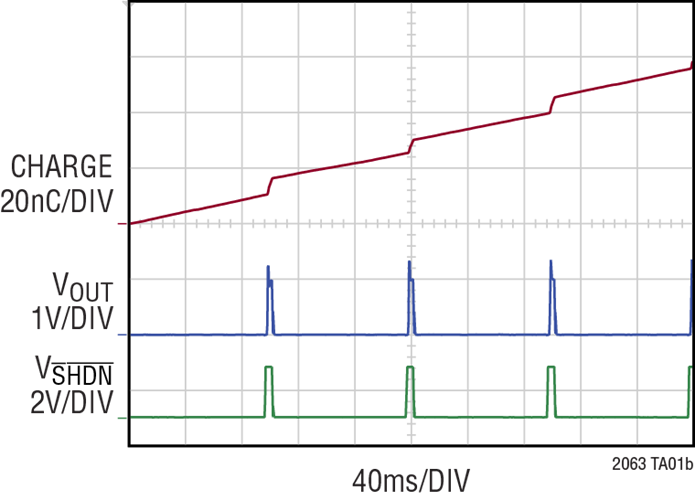

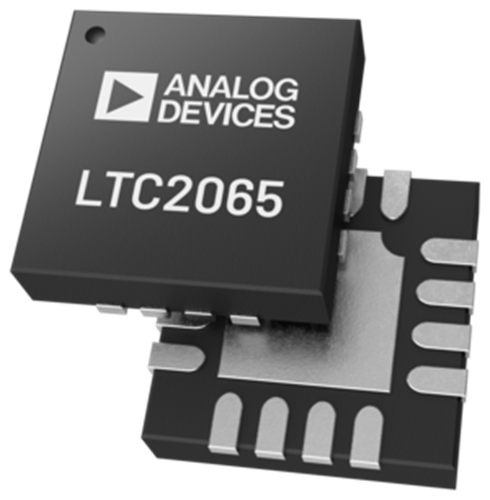

LTC2063 采用 6 引脚 SC70 和 5 引脚 TSOT-23 封装。LTC2064 采用 8 引脚 MSOP 和 10 引脚 DFN 封装。LTC2065 采用 14 引脚 TSSOP 封装和 16 引脚 3mm × 3mm QFN 封装。这些套件完全适应 –40°C ~ 85°C 和 –40°C ~ 125°C 的温度范围。
应用
- 无线 Mesh 网络中的信号调节
- 便携仪器仪表系统
- 低功耗传感器调节
- 气体探测
- 温度测量
- 医疗仪器仪表
- 能量采集应用
- 低功耗电流感应
