TI德州仪器 LTC6226 产品介绍
2026-04-14
0次
说明
- 超低电压噪声：1nV/√Hz
- 低失真：在 4VP-P、1MHz 频率以及 1kΩ 负载下为 HD2/HD3<–90dBC
- 高压摆率：180V/μs
- GBW = 420MHz
- –3dB 频率 (AV = +1)：330MHz
- n 输入共模范围包括负电源轨
- 轨到轨输出摆幅
- 电源电流：每通道 5.5mA（典型值）
- 工作电源范围：2.8V 至 11.75V
- 输入失调电压：95μV（最大值）
- 失调漂移：0.4μV/°C
- 低功耗关断
- 极高的开环增益：9V/μV (139dB)，RL = 1kΩ
- 工作温度范围：–40°C 至 125°C

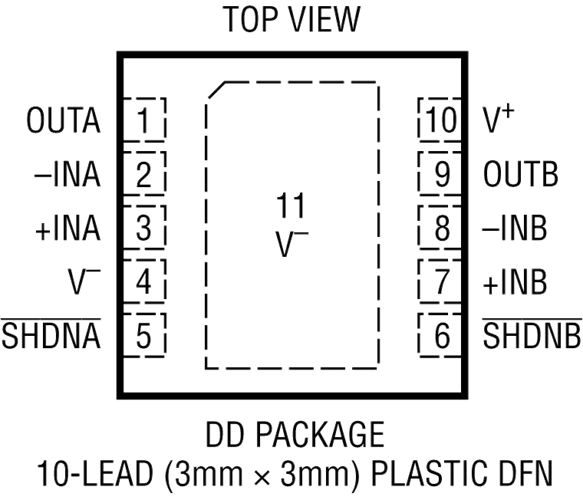

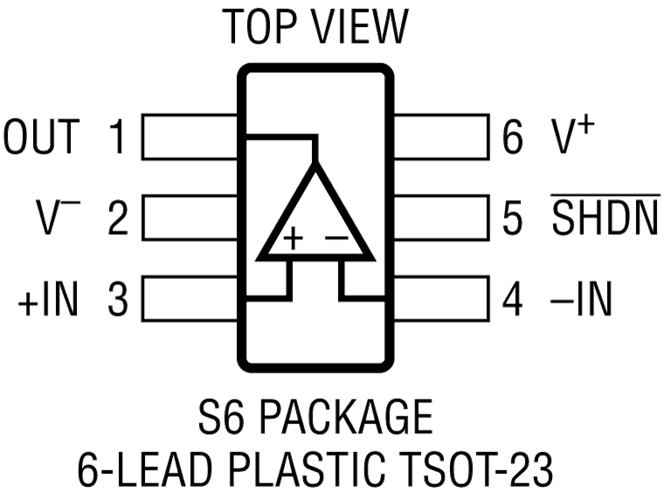

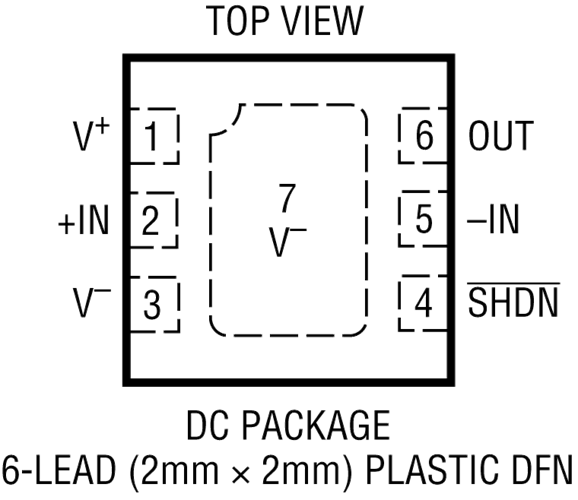

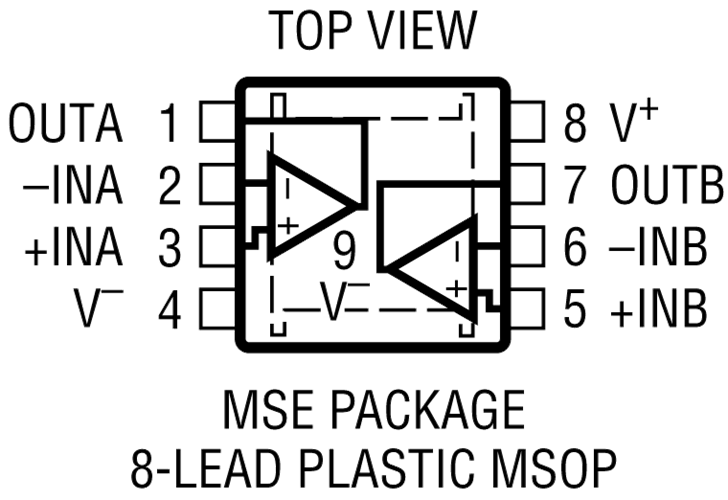

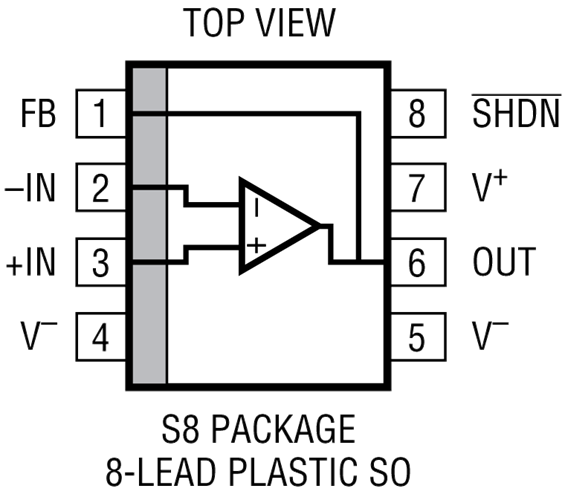

- 单通道版本采用 8 引脚 SOIC、TSOT-23、2mm × 2mm DFN 封装。双通道版本采用 3mm × 3mm DFN、MS8E 封装
特性
LTC6226是速度极快、低噪声轨到轨输出、单位增益稳定的单通道/双通道运算放大器，其增益带宽积为420MHz，压摆率为180V/μs。对于1MHz下的4VP-P信号，输入参考电压噪声仅1nV/√Hz，失真小于–90dBC，因而非常适合需要高动态范围以及处理信号的应用（例如驱动模数转换器）。
这些器件具有低失调、低失调漂移、高增益(139dB)和高CMRR(114dB)特性，非常适合高动态范围应用。
LTC6226系列在2.8V至11.75V电源电压范围内具有出色的性能，其额定电源电压为3V、5V和10V (±5V)。
该运算放大器的输入范围可扩展至负电源轨和轨到轨输出级，支持宽摆幅信号和真正的单电源供电。
对于空间受限的应用，该放大器提供2mm × 2mm DFN（单通道）和3mm × 3mm DFN（双通道）封装。此外还提供8引脚SOIC、TSOT-23和MS8E封装。
这些放大器可以用作许多高速运算放大器的替代产品，以改善速度、噪声和动态范围性能。
应用
- 光电子：快速交流耦合互阻放大器

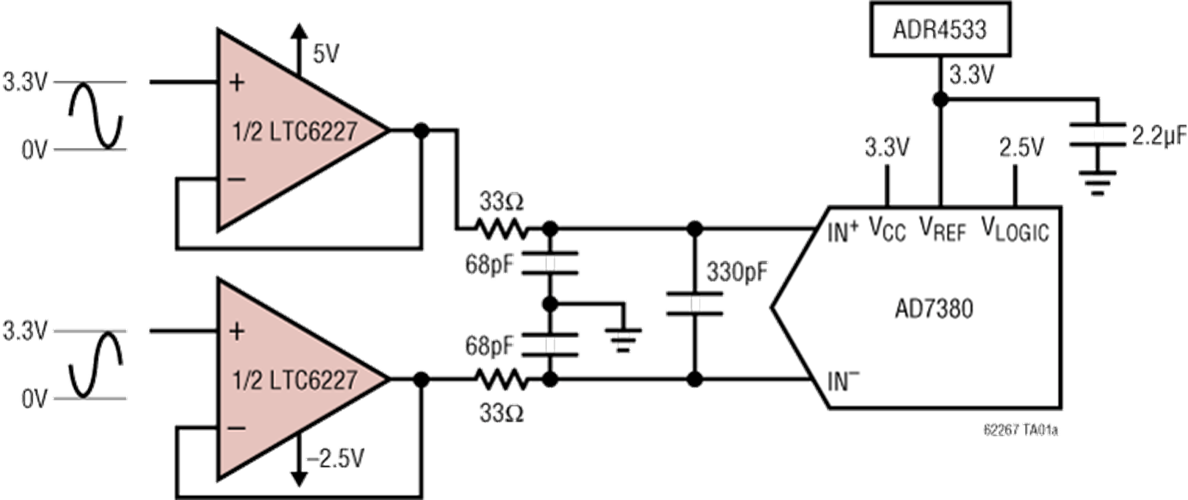

- 驱动高动态范围模数转换器
- 有源滤波器
- 视频放大器
- 低电压低失真放大
参数
类型 | 描述 |
工业自动化技术 (IAT) | 现场仪器仪表 |
仪器仪表和测量 | 精密信号分析仪 |
医疗健康 | 脑电图 (EEG) 测量 |
