TI德州仪器 ADA4625-2 产品介绍
2026-04-14
0次
说明
- 宽增益带宽乘积：18 MHz（典型值）
- 高压摆率：48 V/µs（典型值）
- 低电压噪声密度：1 kHz 时为 3.3 nV/√Hz（典型值）
- 低峰峰值噪声：0.15 µV p-p，0.1 Hz 至 10 Hz
- 低输入偏置电流：TA = 25°C 时为 ±15 pA（典型值）
- 低失调电压：TA = 25°C 时为 ±80 µV（最大值）
- 失调电压漂移：TA = −40°C 至 85°C 时为 ±1.2 µV/°C（最大值）
- 快速稳定：700 ns 内 0.01%（典型值）
- 宽工作电压范围
- 双电源供电：±2.5 V 至 ±18 V
- 单电源供电：5 V 至 36 V
- 输入电压范围包括 V−
- 轨到轨输出
- 高容性负载驱动能力
- 输出短路电流：±46 mA
- 无相位反转
- 单位增益稳定
特性
ADA4625-1/ADA4625-2 基于 Analog Devices, Inc. (ADI) 的高电压、单电源、轨到轨输出 (RRO) 精密结型场效应晶体管 (JFET) 输入运算放大器，将该产品类型提升到了市场上前所未有的速度和低噪声水平。
ADA4625-1/ADA4625-2 在高电压、高增益和低噪声应用中提供较佳性能。输入共模电压范围包括负电源和轨到轨输出摆幅。这使得用户可以在低电压单电源应用中较大限度地增大动态输入范围，而无需对地感使用单独的负电压电源。
宽带宽、低噪声和低输入偏置电流的组合使 ADA4625-1/ADA4625-2 尤为适合锁相环 (PLL)、有源滤波放大器，并适合高调谐电压 (VTUNE)、压控振荡器 (VCO) 和前置放大器，其中低电平信号需要放大器提供高放大率和宽带宽。
ADA4625-1/ADA4625-2 单位增益稳定，并且当输入范围超过任一电源轨 200 mV 时无相位反转。输出能够驱动高达 1000 pF 的负载和/或 600 Ω 的负载。

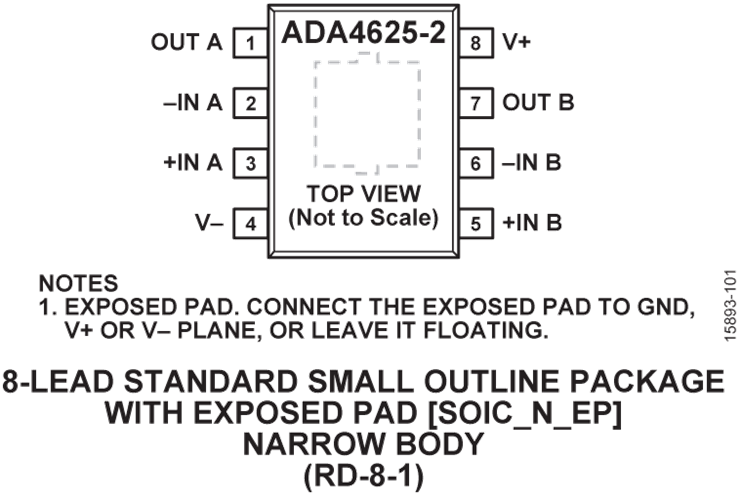

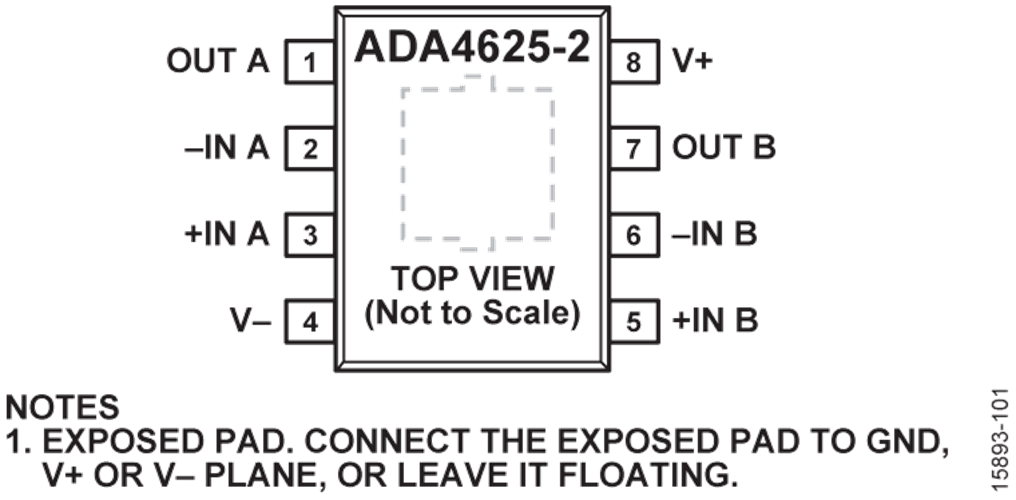

ADA4625-1/ADA4625-2 可在 −40°C 至 +125°C 的超宽工业温度范围内工作，工作电压为 +5 V 至 +36 V（±2.5 V 至 ±18 V），额定工作电压为 +5 V 和 ±18 V。这些套件采用具有裸焊盘 (EPAD) 的 8 引脚 SOIC 封装。
应用
- PLL 滤波放大器
- 互阻放大器
- 光电二极管传感器接口
- 低噪声电荷放大器
